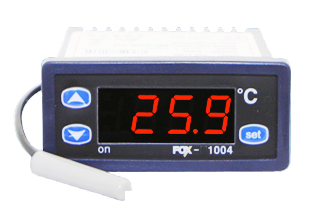

1/ FOX-1004

Hướng dẫn sử dụng bộ điều khiển nhiệt độ FOX-1004

1. ĐẶC ĐIỂM CỦA BỘ ĐIỀU KHIỂN FOX-1004
   • Nguồn: 220V / 1Pha
   • Ngõ ra: 1 ngõ ra, tải 2A;
   • Kiểu điều khiển: làm nóng hoặc làm lạnh
   • Kèm sẵn 1 cảm biến Diode, dây dài 3m
2. HƯỚNG DẪN ĐẤU NỐI ĐIỆN
3.

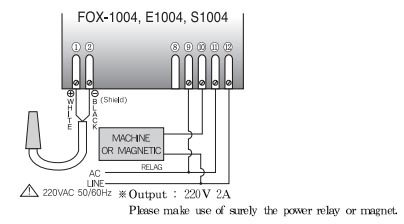

4. H.1: Sơ đồ đấu nối điện

   Các thiết bị được đấu nối như sau:

5. Cảm biến (đầu dò): Dây + (màu trắng) vào chân số 1; Dây - (màu đen) vào chân số 2
6. Nguồn:
   1. Nguồn chính: vào chân số 11 và 12
   2. Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9
7. Tải (máy nén, điện trở đố nóng, bóng đèn, quạt, ...): vào chân số 10 và 12

8. Lưu ý: ngõ ra của bộ điều khiển nhiệt độ FOX-1004 chỉ cho phép điều khiển ở mức tải dưới 2A. Đối với trường hợp cần điều khiển thiết bị lớn hơn 2A, chúng ta có thể điều khiển thiết bị gián tiếp thông qua một relay kiến hoặc contactor.

9. HƯỚNG DẪN CÀI ĐẶT CHƯƠNG TRÌNH
10.

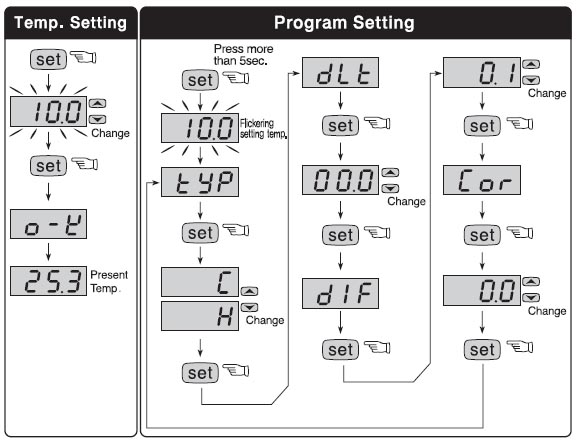

11. H.2: Các bước cài đặt thông số cho bộ điều khiển nhiệt độ FOX-1004

    Thiết lập điểm SET
    1. Tính điểm SET:
       1. Với FOX-1004 điểm SET là điểm giữa của mức nhiệt độ cao nhất (ngưỡng trên) và mức nhiệt độ thấp nhất (ngưỡng dưới).
       2. Cách tính cụ thể: SET =([Ngưỡng trên] + [Ngưỡng dưới]) / 2.
       3. Ví dụ: để nhiệt độ phòng trong khoảng 26.0 °C đến 26.8 °C, chúng ta chọn điểm SET = 26.4 °C.
    2. Cài đặt điểm SET:

12. Sau khi đã tính điểm SET, chúng ta sẽ cài đặt số này vào thiết bị:

13. Nhấn phím SET trên thiết bị, màn hình hiển thị kiểu nhấp nháy
14. Dùng phím mũi tên lên hoặc xuống để điều chỉnh giá trị ngay tại màn hình nhấp nháy về điểm SET (theo cách tính như trên)
15. Nhấn phím SET để kết thúc (thoát khỏi màn hình nhấp nháy)
16. Thiết lập các thông số
    Nhìn vào hình H.2, phần "Program Setting"
    1. Bắt đầu vào chương trình cài đặt: nhấn và giữ phím SET hơn 5 giây, màn hình hiển thị dạng nhấp nháy và sau đó xuất hiện ký tự "tyP". Nói theo cách đơn giản hơn: nhấn và giữ phím SET cho đến khi màn hình xuất hiện chuỗi ký tự "tyP" rồi nhả phím SET.
    2.  Điều chỉnh chế độ điều khiển: nhấn tiếp phím SET (chỉ nhấn, không giữ), dùng phím mũi tên để điều chỉnh chế độ điều khiển
       1. H: làm nóng
       2. C: làm lạnh
    3. Thời gian hoãn tác động ngõ ra: nhấn tiếp phím SET, màn hình xuất hiện "dlt". Nhấn tiếp phím SET, sau đó dùng các phím mũi tên để thay đổi thông số "thời gian hoãn". Giữ ở giá trị 0 để ngõ ra thực hiện việc đóng ngắt ngay lập tức.
    4. Điều chỉnh giá trị lệch nhiệt độ cho phép: tiếp tục nhấn SET, màn hình xuất hiện "diF". Nhấn tiếp phím SET, sau đó dùng các phím mũi tên để thay đổi giá trị.

17. Giá trị lệch nhiệt độ chính là ([ngưỡng trên] - [ngưỡng dưới]) / 2

18. Cân chỉnh cảm biến (đầu dò): tiếp tục nhấn phím SET, màn hình xuất hiện "Cor". Nhấn tiếp phím SET và sau đó dùng các phím mũi tên để thiết lập giá trị.

19. Để xác định giá trị thông số "Cor", chúng ta dùng một dụng cụ đo nhiệt độ có độ chính xác cao (VD: nhiệt kế thuỷ ngân) để gần vị trí của cảm biến và so sánh. Ví dụ: nếu nhiệt độ nhiệt kế thuỷ ngân cao hơn nhiệt độ của bộ điều khiển nhiệt độ FOX-1004 2 °C thì chúng ta cần thay đổi giá trị của Cor thành 2.

20. Kết thúc cài đặt: 2 cách kết thúc:
    1. Nhấn và giữ phím SET khoảng 5 giây cho đến khi thoát khỏi màn hình cài đặt và hiển thị nhiệt độ hiện tại.
    2. Ngừng nhấn các phím, mọi thiết lập được lưu lại và thoát khỏi chế độ cài đặt sau vài giây.
21. AN TOÀN SỬ DỤNG
    • Chắc chắn rằng nguồn điện sử dụng phù hợp với yêu cầu của thiết bị
    • Không đấu nối thiết bị trong trạng thái đã cấp nguồn
    • Khi cần điều khiển thiết bị có tải trên 2A thì cần phải thông qua relay trung gian (relay kiến hoặc contactor)
    • Vị trí đặt thiết bị nên khô thoáng
    • 2/ FOX- D1004

    •

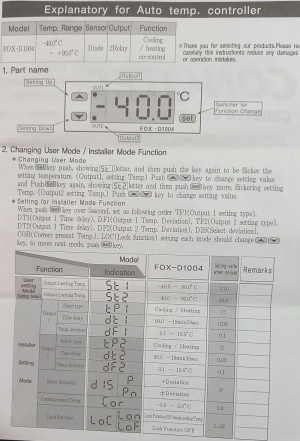

    • • Model: FOX-D1004
      • Kích thước(mm): 77(W) × 35(H) × 77(D)
      • Khoảng nhiệt độ hoạt động: -40.0~90.0℃
      • Nhiệt độ hiển thị: -50.0~100.0℃
      • Đầu dò (cảm biến): Diode (dây dài : 3M)
      • Hiển thị chính xác: ±1% rdg ± 1 digit
      • Ngõ ra: 2relay (1C: 250VAC 2A ,1a:250VAC 2A)
        1. 1R: nhiệt độ
        2. 2R: nhiệt độ
      • Phương thức điều khiển: ON/OFF
      • Kích thước lỗ cắt khi lắp đặt(mm): 71(W) × 29(H)
      • Nguồn điện: 230VAC 50/60Hz,{lựa chọn nguồn điện khác: 12V hoặc 24V AC/DC(±10%) }
      • Cài đặt chương trình: dùng phím Set/Up/Down
      • Môi trường (Nhiệt độ, Độ ẩm): 0~55℃(32~131℉), 35~80%RH
      • Trọng lượng (bao gồm cả hộp): 260g
      • Chức năng của sản phẩm:
        1. 2 mức thiết lập nhiệt độ dùng để điều khiển làm nóng (heating) hoặc làm lạnh (cooling)
        2. Điều chỉnh thời gian hoãn của ngõ ra; Cân chỉnh nhiệt độ hiện hành
        3. Khoá chức năng điều chỉnh (chức năng lập trình)
      • Ứng dụng:
        1. Điều khiển thiết bị làm nóng hoặc làm lạnh như: lò hơi, máy nén lạnh, ... một thiết bị với 2 tải (2 ngõ ra) tiện dụng
        2. Ứng dụng trong chăn nuôi: ấp trứng (gà, vịt, ...); sưởi ấm cho gia súc, gia cầm, ...

      HƯỚNG DẪN CÀI ĐẶT BỘ ĐIỀU KHIỂN NHIỆT ĐỘ FOX-D1004

    • Sơ đồ đấu dây của đồng hồ điều khiển nhiệt độ Fox D1004:
    • Cũng giống FOX-1004, chỉ khác là FOX-D1004 có thêm cặp tiếp điểm thường mở( chân 3,4) để điều khiển một thiết bị khác.
    • -Đầu dò( nhà sản xuất đã đấu sẵn): Dây màu trắng vào chân số 1, dây màu đen vào chân số 2.
    • -Chân số 11 và 12 là 2 chân cấp nguồn cho đồng hồ.
    • -Đấu chân số 11 qua chân số 9(cấp nguồn cho relay1) và chân số 4(cấp nguồn cho relay2), ở realy 1 chân số 10( hoặc 8) đấu về 1 đầu tải(thường là điện trở đốt, quạt, máy nén khí…), đầu còn lại của tải đấu về chân số 12; ở relay 2 chân số 3 đấu về 1 đầu tải(thường là điện trở đốt, quạt, máy nén khí…), đầu còn lại của tải đấu về chân số 12. Để việc đấu nối nhìn đẹp mắt và tránh chạm chập ta nên sử dụng Domino.
    • -Ngõ ra relay1(chân 8,9,10) và relay2(chân 3,4) của đồng hồ chỉ chịu tải trực tiếp dưới 2A. Đối với tải trên 2A ta cần đấu qua relay trung gian(relay kiếng) hoặc khởi động từ.
    • 2. Cài đặt bộ điều khiển nhiệt độ Fox D1004:
    •
    • *Khác với FOX-1004, đối với đồng hồ FOX-D1004 có 2 cách cài đặt do kiểu chọn cách tính độ lệch điều khiển (DIS):
    • -Với DIS=P thì nhiệt độ điểm Set là nhiệt độ cao nhất. Nhiệt độ thấp nhất=Set-diF. Ví dụ: cài nhiệt độ trong khoảng 37.0^oC đến 37.8^oC thì ta cài Set=37.8 và diF=0.8.
    • -Với DIS=Pn thì ta cài giống FOX-1004 (xem lại bài cài đặt FOX-1004). Nhiệt độ điểm Set là ngưỡng giữa của nhiệt độ cao nhất và thấp nhất. Ví dụ: cài nhiệt độ trong khoảng 37.0^oC~37.8^oC ta cài Set=(37.8+37.0)/2=37.4, diF=(37.8-37.0)/2 =0.4 => Nhiệt độ cao nhất=Set+diF, nhiệt độ thấp nhất=Set-diF.

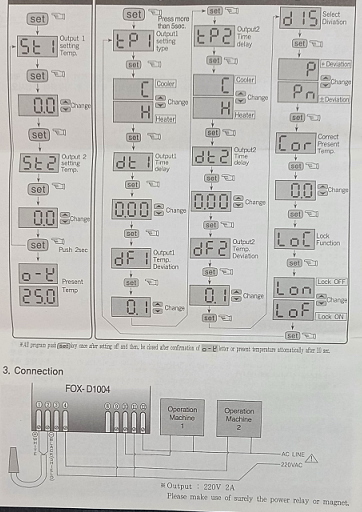

    • *Xem sơ đồ cài đặt ta thấy cách cài đặt FOX-D1004 không khác nhiều so với FOX-1004, gần như mọi thứ chỉ nhân đôi lên do FOX-D1004 có 2 ngõ ra(2 cổng).
    • *Ngoài DIS, FOX-D1004 còn khác FOX-1004 ở chức năng khóa cài đặt chương trình(LoC=Lock).
    • -Lock on: khóa chức năng cài đặt, khi này chúng ta không thể thay đổi trạng thái của chương trình.
    • -Lock off: tắt chức năng khóa, lúc này chương trình đã sẵn sàng để ta cài đặt.
