Bộ điều khiển tốc độ động cơ AC được sử dụng chủ yếu trong mạch một pha của AC 50HZ và điện áp 220V. Bộ điều khiển điện tử có bộ khởi động tụ một pha, và động cơ không đồng bộ, bộ cảm biến tốc độ giảm tốc vi có thể bao gồm một sản phẩm cơ điện tử.
Ưu điểm: kích thước nhỏ, phạm vi tốc độ rộng và tính chất cơ học tuyệt vời. Sử dụng rộng rãi trong bao bì, thực phẩm, thiết bị đo đạc, thiết bị điện tử, thiết bị y tế, dây chuyền sản xuất ngành công nghiệp quần áo cho ổ đĩa điều khiển tốc độ. Phù hợp với công suất động cơ 90W, 120W, 180W, 200W, 250W
Hộp điều chỉnh mô tơ 1 pha là dòng sản phẩm sử dụng cho các loại mô tơ mini 1Pha có công suất từ 200w; 180w; 120w. Để điều chỉnh được mô tơ 1 pha thì yêu cầu đối với mô tơ 1 pha là phải có bộ phát tốc ở phía đuôi
Chân COM được nối với CW hoặc CCW là lựa chọn để đảo chiều động cơ khi muốn quay thuận hoặc quay nghịch theo ứng dụng thực tế. AC là đầu vào của điện 1 pha. FG là dây TE tiếp đất.

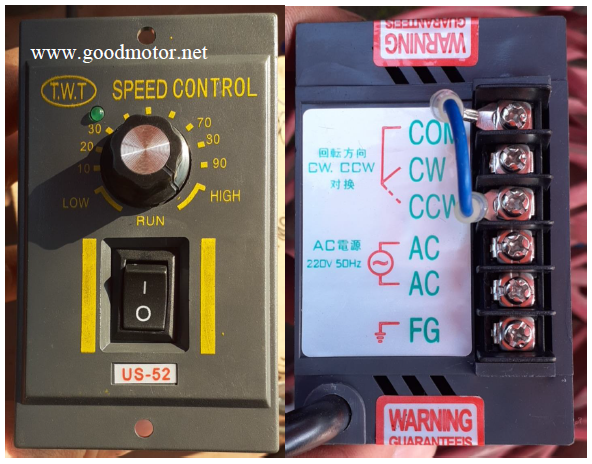

Hình ảnh điều khiển tốc độ Speed Control T.W.T US 52

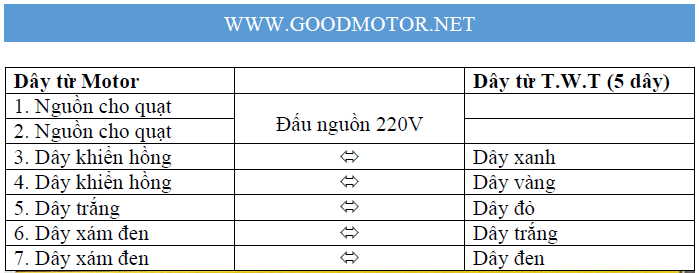

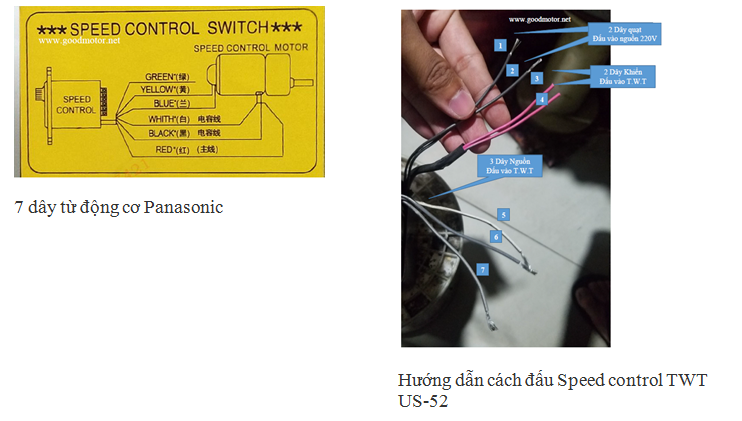

Sơ đồ đấu dây được in ở mặt sau bộ điều khiển TWT US-52

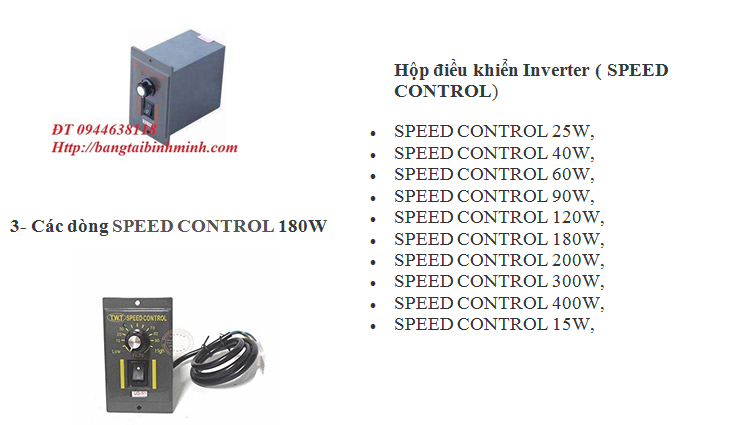

1- Thông số của SPEED CONTROL 180W
- Tên sản phẩm: SPEED CONTROL 180W.
- 220 V AC Gear Motor Speed Điều Khiển 6W-400W Đảo Chiều Điều Khiển một pha Moto Tốc Độ Vô Cấp quy định.
- Nơi xuất xứ: Taiwan, Korea, japan...
- Nhãn hiệu: Houler, DKM, SPG....
- Động cơ Loại: AC
- Phạm vi điều chỉnh tốc độ: 0-100%
2- Đặc điểm nổi bật của SPEED CONTROL 180W
- Động cơ bánh răng với yêu cầu kỹ thuật quốc tế cho sản xuất, công nghệ cao.
- Tiết kiệm không gian, đáng tin cậy và bền, chịu được công suất quá tải cao.
- Tiêu thụ năng lượng thấp, hiệu suất vượt trội, hiệu quả giảm tốc lên tới 95%.
- Độ rung nhỏ, tiếng ồn thấp, năng lượng, thép rèn chất lượng cao, hộp gang thép, bề mặt bánh răng sau khi xử lý HF.
- Gia công chính xác, để đảm bảo trục song song và độ chính xác định vị, tất cả điều này tạo thành một cụm động cơ truyền động bánh răng cấu hình các loại động cơ khác nhau, tạo thành một tích hợp cơ và điện, đặc tính chất lượng sản phẩm được đảm bảo đầy đủ.
- Sản phẩm sử dụng một loạt, thiết kế mô-đun, phạm vi thích ứng rộng, loạt này có sự kết hợp đa động cơ, vị trí lắp đặt và cấu trúc của chương trình, theo nhu cầu thực tế để chọn bất kỳ tốc độ và nhiều dạng cấu trúc khác nhau.

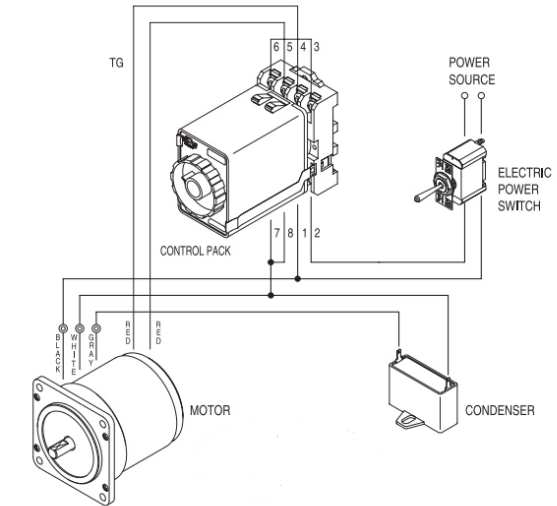

Sơ đồ đấu nối SPG speed control unit

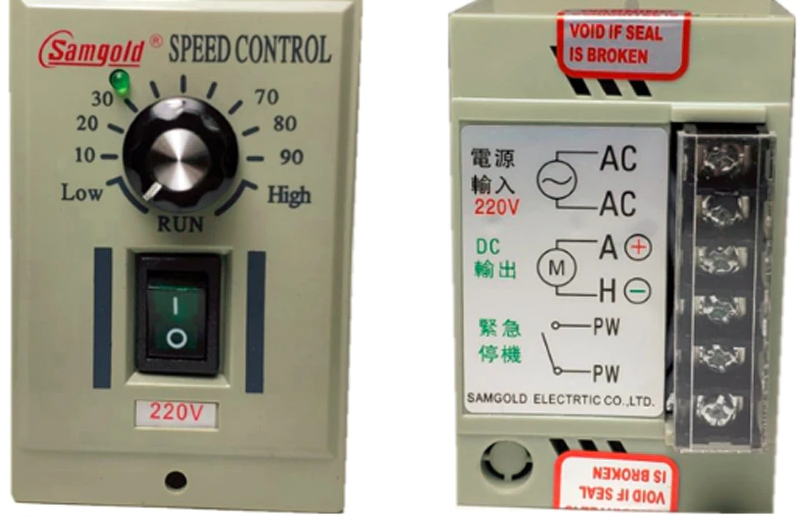

* LOẠI ĐẦU RA DÙNG CHO ĐỘNG CƠ DC

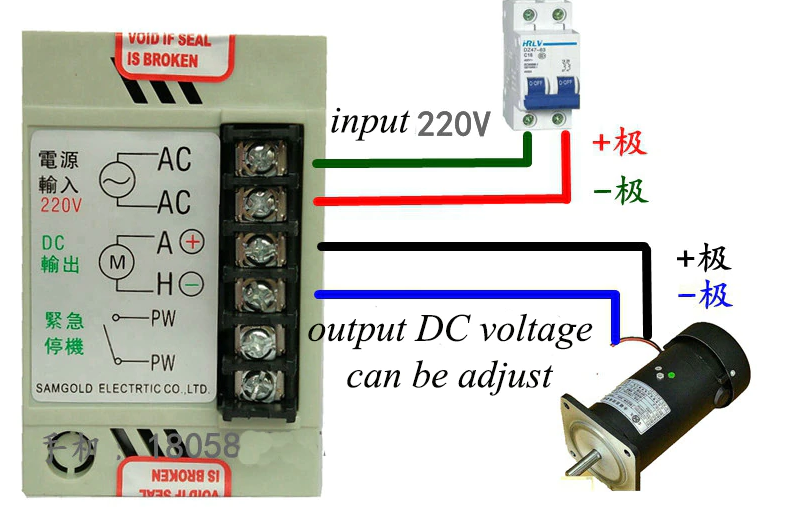

DC 220 V tốc độ ĐỘNG CƠ điều khiển
Đầu vào: AC220V
Đầu ra DC220V
Khác Đầu ra điện áp có thể lựa chọn: 24 V 90 V 110 V 180 V 220 V (DC điện áp đầu ra có thể điều chỉnh)
Điện áp đầu vào: AC220V (110 V cần để lại lời nhắn khi đặt hàng, AC220V đầu vào gửi ra ngoài mà không tin nhắn)
Cách lắp đặt: Bảng điều khiển loại
Kích thước lắp đặt (xem biểu đồ kích thước dưới đây)
Bộ chuyển đổi động cơ: động cơ DC (vĩnh viễn bàn chải)
Hỗ trợ động cơ công suất: 10 W-500 W (khác nhau DC điện áp, công suất là không giống nhau)
Ưu điểm: đầu ra ổn định ở tốc độ thấp, không bị giật hình tốc độ cao.

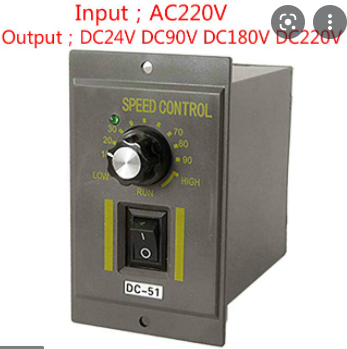

DC-51 Series-tốc độ điều khiển được sử dụng chủ yếu trong AC 50Hz, điện áp 220/110 V Pha mạch. Bộ điều khiển điện tử với một pha điện áp DC bắt đầu với DC bàn chải động cơ, micro hộp số giảm tốc cảm biến tốc độ bao gồm cơ điện tử sản phẩm, sản phẩm có thiết kế nhỏ gọn, rộng phạm vi tốc độ, tính chất cơ học và tốt.
Có thể được sử dụng rộng rãi trong việc đóng gói bao bì, in ấn, thực phẩm, thiết bị điện tử, thiết bị Đo Đạc, thiết bị y tế, trang phục ngành công nghiệp sản xuất dòng cho tốc độ ổ đĩa.
