Mô tả sản phẩm

Bộ đổi nguồn điện tự động ATS 2P 63A Bộ đổi nguồn điện ATS-2P-63A là thiết bị sử dụng với mục đích tự động chuyển từ sử dụng nguồn điện lưới sang nguồn điện dự phòng khi mất điện lưới và tự động chuyển ngược lại khi có điện lưới, hoặc khi nhà sử dụng hai công tơ điện từ hai nguồn khác nhau lúc đó sử dụng bộ đổi nguồn điện ATS - 2p - 63 A sẽ vô cùng hợp lý và thuận tiện.

Bộ đổi nguồn điện ATS 2P 63A có thể - Chuyển nguồn điện tự động từ sử dụng nguồn điện ưu tiên (điện lưới) sang sử dụng nguồn điện dự phòng (máy phát, ắc quy) khi hệ thống điện ưu tiên (điện lưới) mất điện. Và tự động chuyển nguồn điện từ dự phòng (máy phát, ắc quy) sang sử dụng nguồn điện ưu tiên khi hệ thống điện ưu tiên (điện lưới) có điện. - Sử dụng thay cho cầu dao đảo chiều –

Với nhà sử dụng hai công tơ điện để giảm chi phí tiền điện phải trả ta có thể áp dụng theo hai phương án: + Chuyển nguồn điện thủ công bằng cách vặn nút có mũi tên () xoay sang phía đầu vào bạn đấu công tơ thứ 1 hoặc đầu vào đấu công tơ thứ 2 + Chuyển nguồn điện tự động theo số ngày cài đặt trước bằng cách sử dụng công tắc hẹn giờ ( dùng để hẹn ngày chuyển từ dùng công tơ 1 sang dùng công tơ 2 và ngược lại) + contactor 63A + bộ ATS-2P-63A. - Sản phẩm ATS -2P-63A cócấu tạo đơn giản dễ dàng lắp đặt và sử dụng.

- Các thao tác tiến hành hoàn toàn tự động an toàn, khắc phục được độngtác nguy hiểm như khi sử dụng cầu dao đảo chiều. - Phía trên ảnh đại điện của sản phẩm có video về công năng của sản phẩm mời quý khách hàng tham khảo. Thông số kỹ thuật: - Điện áp sử dụng: 220V-50/60HZ - Thời gian chuyển: < 2s –

Dòng điện cho phép tối đa: 63A. - Có thể sử dụng ATS-2P-63A tự động hoặc thủ công: + Nhấn nút điền khiển trên đầu thiết bị về Automatic (tự động), công tắc sẽ chuyển về Normal power (điện lưới) hoặc Reverse power(điện dự phòng) một cách tự động + Nhấn nút về Manual (thông thường), người sử dụng sẽ phải tự chuyển Direction(nguồn điện) bằng tay. - Khi cả hai bên nguồn điện ưu tiên và nguồn điện dự phòng đều có điện thiết bị sẽ chuyển chuyển mạch về phía nguồn ưu tiên cấp điện cho phụ tải bằng nguồn ưu tiên. - Chú ý: Nguồn sẽ bị gián đoạn khi chuyển mạch –

 Thiết bị này không đề được máy phát - Có thể lắp dọc hoặc ngang - Kích thước thiết bị: rộng x dài x cao = 150x138x115(mm), xuất xứ: Trung Quốc - Bảo hành 1 đổi 1 trong vòng 1 tuần nếu có lỗi do nhà sản suất - Bảo hành sản phẩm trong vòng 1 năm Hướng dẫn lắp đặt ATS-2P-63A: -

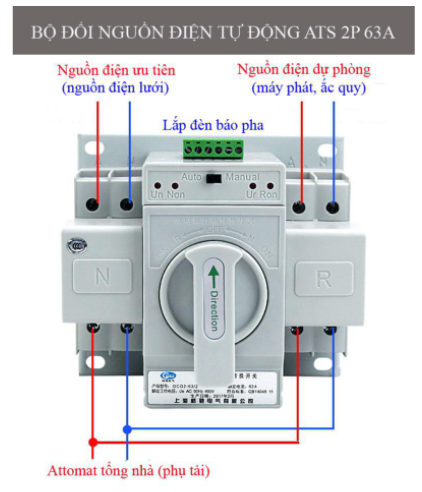

Phía trên bộ ATS 2P 63A có hai đầu vào: + Đầu vào thứ nhất có ký hiệu (dùng để đấu nguồn điện ưu tiên sử dụng trong nhà thường là điện lưới hoặc công tơ thứu nhất nếu nhà sử dụng 2 công tơ điện. + Đầu vào thứ 2 có ký hiệudùng để đấu nguồn điện dự phòng sử dụng trong nhà thường là máy phát điện hoặc ắc quy, hoặc có thể đấu vào công tơ thứ 2 nếu nhà sử dụng hai công tơ điện - Phía dưới bộ ATS có hai đầu ra : + Với hai đầu ra này ta đấu chung vào nhau rồi đấu vào tủ điện tổng của nhà *Hình ảnh lắp đặt, đấu nối bộ đổi nguồn điện tự động ATS-2P-63A

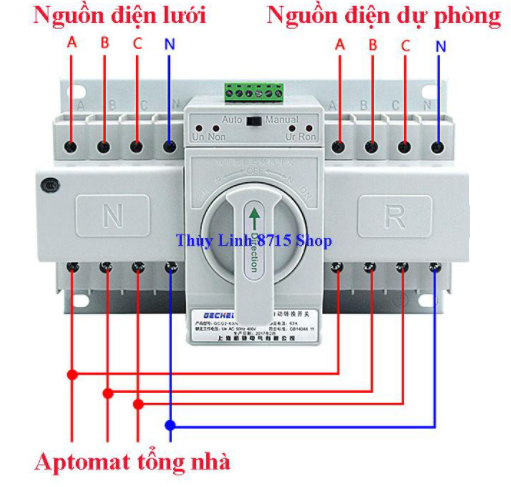

Bộ chuyển đổi nguồn điện tự động 3pha ATS 63A 3P
