Cảm biến quang là gì ? Tiếng anh gọi là Photoelectric sensor được sử dụng vô cùng rộng rãi hầu hết trong các nhà máy sàn xuất. Sử dụng cảm biến quang là bởi vì để phát hiện vật thể từ xa, đo lường khoảng cách hoặc là tốc độ di chuyển của đối tượng ,… chính vì vậy bất cứ một nhà máy hay một dây truyền sản xuất nào cũng đều cần sử dụng đến cảm biến quang. Mà do từng mục đích sử dụng riêng của từng nhà máy , ngành nghề khác nhau thì sẽ lữa chọn sản phẩm ,model, thương hiệu khác nhau. Cảm biến quang điện là một trong những số đó. Vậy cảm biến quang điện là gì , có tác dụng gì , sử dụng như thế nào, có bao nhiều loại và bao nhiêu thượng hiệu nhé .

Cảm biến quang điện là gì ? thiết bị phát ra chùm tia ánh sáng dạng tần số chiếu vào vật thể cần phát hiện hoặc gương. Khi vật thể đi qua sẽ ảnh hưởng đến tần số của bộ thu sáng. Sự thay đổi này được biến đổi thành tín hiệu điện nhờ hiện tượng phát xạ điện tử ở cực catot (Cathode) khi có một lượng ánh sáng chiếu vào.

Tại sao chúng lại có thể laị có chức năng như vậy, chúng ta sẽ đi tìm hiểu cấu tạo và chức năng của từng cấu tạo tạo nên nó ?

Cấu tạo rất đơn giản, gồm có 3 bộ phận chính là: Bộ phát ánh sáng; Bộ thu ánh sáng và Bo mạch xử lý tín hiệu điện.

Bộ thu ánh sáng: Có nhiệm vụ phát ra ánh sáng dạng xung (tần số). Tần số ánh sáng này sẽ được hãng sản xuất thiết kế đặc biệt để bộ thu ánh sáng có thể phân biệt được ánh sáng từ cảm biến và ánh sáng từ nguồn khác bên ngoài như : ánh sáng tự nhiên (ban ngày), bóng đèn,…

Bộ thu ánh sáng: Có nhiệm vụ tiếp nhận ánh sáng từ bộ phát sáng, nó được gọi là phototransistor (tranzito quang)

Bo mạch xử lý tín hiệu điện: Khi tiếp nhận tín hiệu từ bộ thu ánh sáng. Mạch điện tử sẽ chuyển tín hiệu tỉ lệ (analogue) từ tranzito quang thành tín hiệu ON / OFF được khuếch đại. Tín hiệu ngõ ra thường dùng nhất là NPN, PNP,…

Các loại cảm biến quang điện

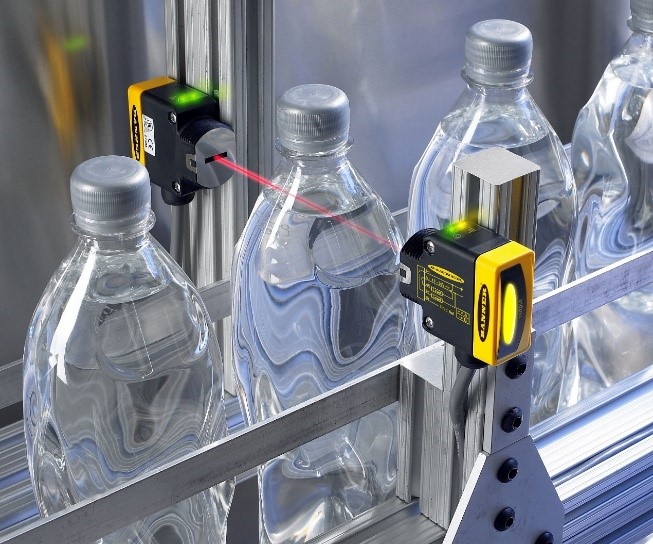

Cảm biến quang điện thu phát độc lập: là cảm biến ánh sáng không phản xạ, để hoạt động được cần một con phát ánh sáng và một con thu ánh sáng lắp đối diện với nhau nhằm đáp ứng cho các môi trường có tính chất phản xạ ánh sáng cao, hoặc bề mặt hấp thụ ánh sáng,…không dùng cảm biến thu phát chung được.

+ Trạng thái không có vật cản : Cảm biến phát ánh sáng và cảm biến thu ánh sáng. Phát và thu ánh sáng liên tục với nhau

+ Trạng thái có vật cản : Cảm biến phát vẫn phát ánh sáng. Nhưng cảm biến thu ánh sáng không thu được ánh sáng (bị vật cản che chắn)

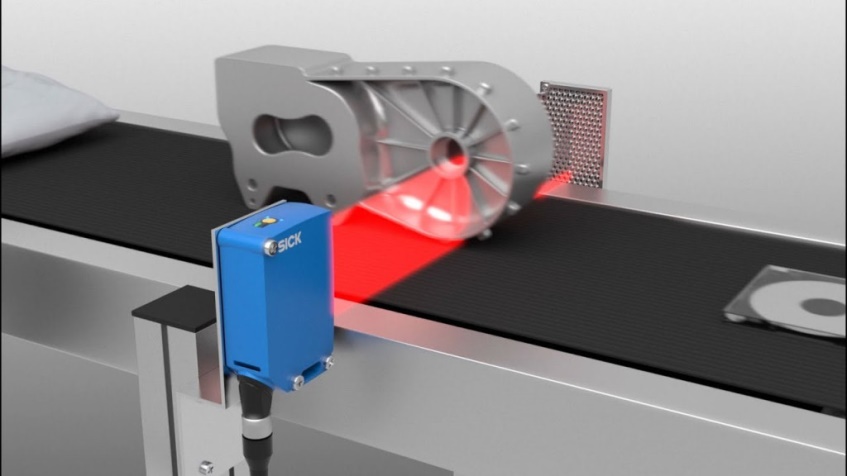

Cảm biến quang phản xạ gương: là cảm biến có bộ phát ánh sáng và thu ánh sáng trên cùng một thiết bị. Gương phạn xạ là một lăng kính đặc biệt. Khi cảm biến hoạt động bộ phát ánh sáng sẽ phát ánh sáng đến gương. Khi không có vật cản thì gương sẽ phản xạ lại bộ thu ánh sáng. Khi có vật cản đi qua thì sẽ làm thay đổi tần số của ánh sáng phản xạ hoặc bị mất ánh sáng thu => Cảm biến sẽ xuất tín hiệu điện PNP, NPN,…

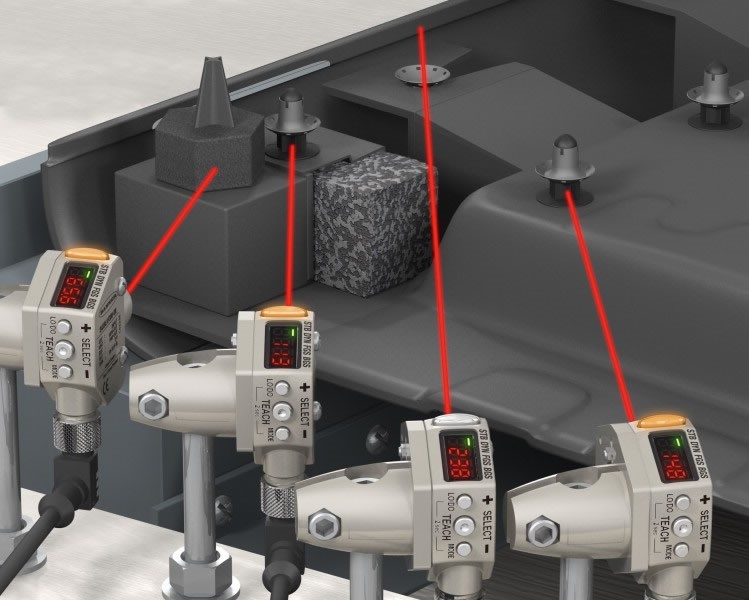

Cảm biến quang phản xạ khuếch tán: là loại cảm biến có bộ thu và phát chung. Thường được dùng để phát hiện các vật thể trên hệ thống máy móc tự động. Giám sát các thiết bị đã được lắp đúng.

+ Trạng thái báo phát hiện vật cản : Cảm biến phát ánh liên tục từ bộ phát đến bề mặt vật cản. Ánh sáng phản xạ đi ngược về vị trí thu sáng

+ Trạng thái không vật cản : Khi không có vật cản đi vào, ánh sáng không phản xạ về vị trí thu được hoặc bề mặt vật không phản xạ ánh sáng về vị trí thu

Cảm biến quang phát hiện màu: Cảm biến quang phát hiện màu cũng là loại cảm biến thu phát chung. Nó hoạt động tương tự như cảm biến quang phản xạ khuếch tán. Nhưng cảm biến chỉ nhận đúng màu đã học mới phát tín hiệu điện NPN, PNP,…
