Relay rắn SSR Fotek (Made in Taiwan) được gọi là Relay bán dẫn SSR (Solid Stay Relay), đây là một loại relay trạng thái rắn ( hay gọi tắt là Relay rắn ) được sử dụng rất phổ biến. Relay SSR thường được thiết kế như một công tắc bật tắt đơn giản với đầu cực nguồn và đầu cực tải, chuyển đổi khi tín hiệu điều khiển bên ngoài được chuyển đến relay qua một đầu cực khác. Khi có tín hiệu việc chuyển đổi xảy ra rất nhanh và tải được cấp nguồn, thường sử dụng bằng bóng bán dẫn công suất Mosfet.

Relay rắn SSR là relay chuyển mạch không yêu cầu sử dụng bất kì bộ phận cơ khí nào, nên không xảy ra hiện tượng tóe lửa như nhiều loại relay khác, không gây nhiễu, không gây tiếng ồn. Độ bền và tuổi thọ cao, chống rung, chống ăn mòn, tiêu thụ điện năng đầu vào thấp.

Relay được sử dụng rộng rãi trong các ứng dụng: điều khiển công nghiệp, điều khiển động cơ, robot, gia nhiệt máy ép nhựa… Khi sử dụng với tải lớn cần lắp thêm cầu chì và tản nhiệt tốt cho relay.

Lưu ý: để SSR được bền hơn trong quá trình sử dụng cần phải sử dụng thêm đế tản nhiệt và keo tản nhiệt chuyên dụng cho SSR. Đặc biệt khi có quạt tản nhiệt cho hệ thống tản nhiệt thì việc tản nhiệt sẽ tối ưu hơn.

Sản phẩm thường được mua kèm:

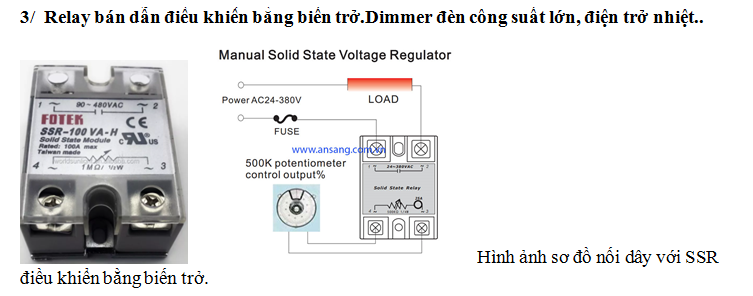

• Biến trở 500KOhm 2W kèm miếng dán chỉ thị và nắp biến trở
• Đế tản nhiệt
• Keo tản nhiệt

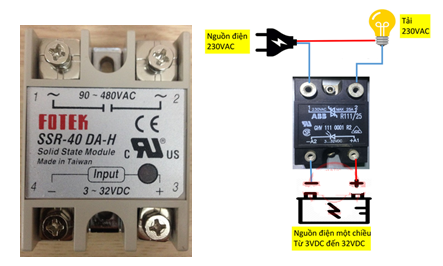

- Tải có thể là bất cứ thiết bị tiêu thụ điện nào tùy ý. Nên chọn đèn chiếu sáng vì dễ quan sát.
- Nguồn điện một chiều điều khiển: Có thể là sạc dự phòng, bình ắc quy 12/24V, pin cục 9V hoặc bộ adapter nguồn.
- Đảm bảo nguồn kích (input) đúng cực âm và dương. A1 = (+), A2 = (-).
2. Cách test
- Cấp nguồn 230VAC.
- Kết nối nguồn kích vào chân A1 và A2 tương ứng => Đèn sáng => OK.
- Ngắt kết nối nguồn DC => Đèn Tắt => OK.
3. Kết quả
- Đèn sáng/ tắt theo nguồn kích DC => SSR còn tốt.
- Khi chưa kích nguồn DC, đèn sáng mờ => SSR đã bị rò, không nên sử dụng.
- Kích nguồn DC => Đèn không sáng => SSR đã hỏng, loại bỏ.
Lưu ý: Vì đặc tính bán dẫn nên chân 1 và 2  (Load) khi không có tải sẽ không mở cho dù chân kích A1, A2 (Input) vẫn có điện kích, nên không thể kiểm tra bằng VOM như relay cuộn hút (coil).

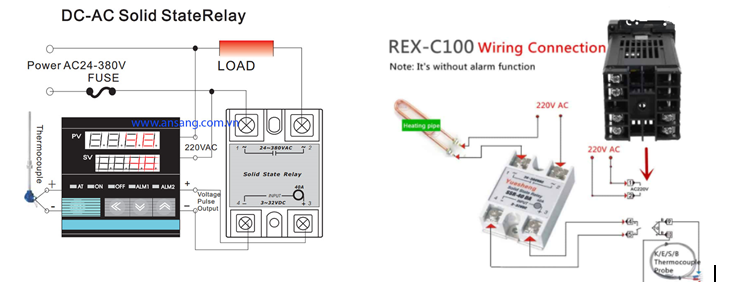

ỨNG DỤNG : Hình ảnh nối dây Rơ le bán dẫn đìều khiển 3~32 vdc.

. Relay bán dẫn điều khiển on/off (3~32vdc).

​Loại relay bán dẫn tín hiệu điều khiển 3~32 vdc cho phép nhập tín hiệu từ bộ điều khiển (Bộ PID)  có ngõ ra là SSR 12vdc , điều khiển trực tiếp không cần liên quan đến nguồn dc rời.
