Nguyên lý làm việc của công tắc áp lực trong bơm tăng áp cơ:

(Công tắc cơ bật tắt theo áp lực nước trong buồng bơm và bình tích áp).
Khi mở van xả, máy bơm hoạt động, nước chảy từ đường hút vào thân máy bơm và sau đó thoát ra đường xả.
Khi đóng van xả, nước không có đường thoát ra nên tạo ra một lực nén lớn trong buồng bơm, lực nén này tác động vào công tắc áp lực làm cho 2 tiếp điểm dòng điện tách ra và ngắt điện vào máy bơm làm cho máy bơm ngừng chạy.
Để áp lực trong thân máy bơm luôn ổn định người ta lắp thêm vào máy một bình tích áp.
Khi mở van xả, nước chảy ra và áp lực trong thân máy bơm giảm xuống, tiếp điểm đường điện trong công tắc áp lực nối với nhau làm nối điện và máy bơm chạy.

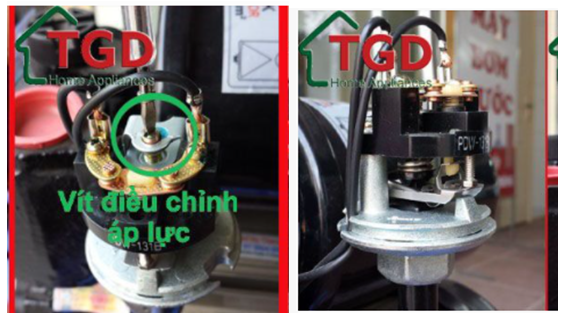

Để mở nắp công tắc ta sử dụng tô vít 4 cạnh mở ốc bên sườn công tắc.
Để điều chỉnh tăng áp áp lực của công tắc, ta sử dụng tô vít 2 cạnh để điều chỉnh. Hướng điều chỉnh thông thường là vặn theo chiều kim đồng hồ >>> Giảm áp lực và vặn ngược chiều kim đồng hồ >>> tăng áp lực.

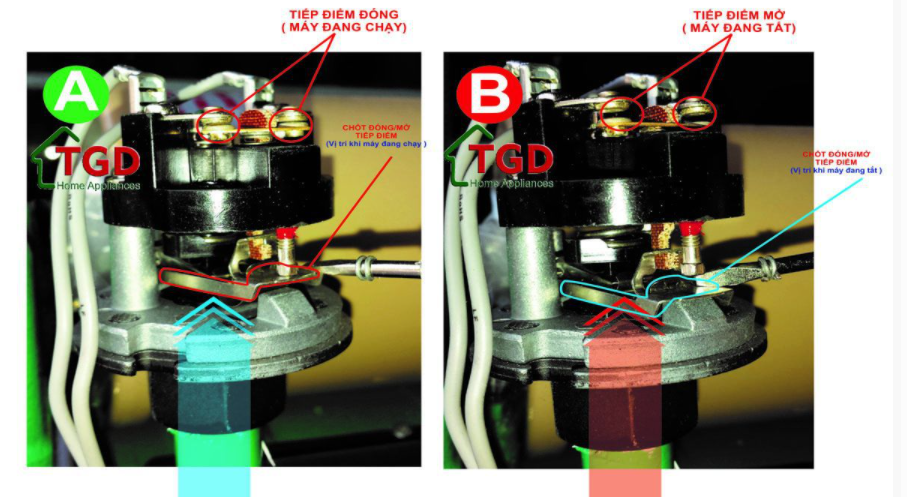

Hoạt động tắt bật của công tắc.

a. Khi mở van xả nước, áp lực trong thân máy bơm nhỏ, vị trí tiếp điểm của công tắc như ở hình A, máy bơm chạy làm tăng áp lực nước cho các thiết bị sử dụng.

b. Khi đóng van xả, nước không có đường thoát ra làm cho áp lực trong thân máy bơm đột ngột tăng cao đẩy chốt đóng mở tiếp điểm sang vị trí như hình B. Lúc này cụm tiếp điểm bị đẩy xa nhau ra làm ngắt mạch điện và máy bơm dừng lại.

c. Quá trình đóng mở diễn ra theo 2 trạng thái A ( bật) khi mở van xả – B( tắt) khi đóng van xả như vậy tạo nên chức năng tự động ( hay tăng áp) cho máy bơm.

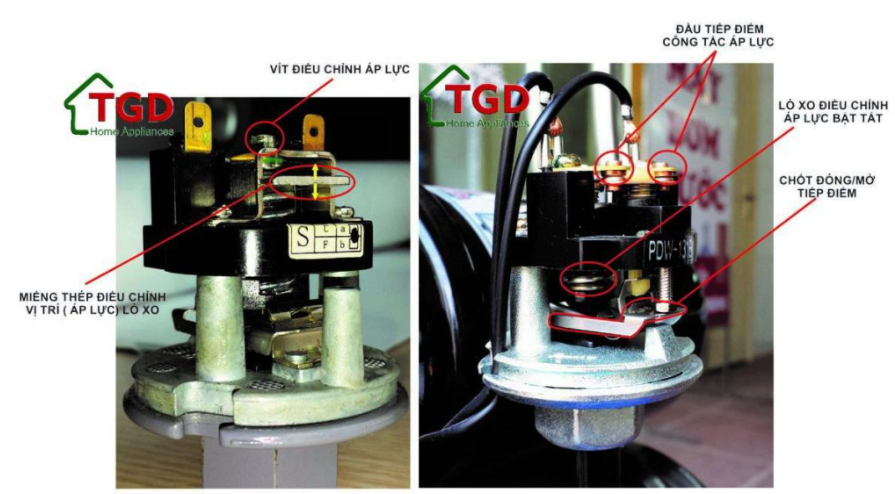

Cấu tạo và hoạt động của những bộ phận chính:

Vít điều chỉnh áp lực và những tình huống cần lưu ý:
Sử dụng để điều chỉnh tăng hay giảm áp lực bật tắt của máy bơm. Khi ta vặn vít này theo chiều kim đồng hồ, vít sẽ nâng miếng thép điều chỉnh áp lực lên trên, làm giãn lò xo điều chỉnh áp lực và khi đó với áp lực trong thân máy bơm thấp hơn cũng có thể làm công tắc chuyển từ trạng thái bật sang tắt và ngược lại.

Khi ta vặn vít theo chiều kim đồng hồ hết cỡ, lò xo điều chỉnh áp lực cũng giãn ra hết cỡ, lúc này chỉ cần một áp lực rất nhỏ cũng có thể làm mở công tắc và có thể xảy ra hiện tượng máy bơm không chạy cho dù van xả đang mở.
Trong trường hợp mở van xả nhưng khi máy hoạt động công tắc cứ bật tắt tạch tạch liên tục, hiện tượng này là do vít điều chỉnh đang nằm ở vị trí trung gian giữa ngưỡng bật – tắt của công tắc ( áp lực hiện thời lớn hơn áp lực để giữ công tắc ở trạng thái bật để xử lý chỉ cần vặn vít ngược chiều kim đồng hồ một chút là sẽ khắc phục được hiện tượng trên.

Khi ta vặn vít ngược chiều kim đồng hồ hết cỡ, lò xo điều chỉnh áp lực bị nến hết cỡ, lúc này cần một lực nén rất lớn mới có thể đẩy lò xo và nâng chốt đóng mở tiếp điểm lên làm tắt máy. Và do đó có thể xảy ra hiện tượng là máy bơm vẫn cứ chạy cho dù đã đóng van xả.

Trong trường hợp đóng van xả nhưng máy vẫn cứ bật tắt liên tục là do vít điều chỉnh đang nằm ở vị trí trung gian giữa ngưỡng bật – tắt của công tắc ( do áp lực hiện thời thấp hơn áp lực để làm tắt công tắc), để xử lý chỉ cần vặn vít theo chiều kim đồng hồ một chút là sẽ khắc phục được hiện tượng trên.

NGOÀI RA, NẾU BÌNH ÁP MÁY BƠM BỊ HỎNG, HAY THÂN MÁY BƠM BỊ RÒ RỈ, HAY ĐƯỜNG ỐNG NƯỚC BỊ RÒ RỈ CŨNG SẼ DẪN ĐẾN HIỆN TƯỢNG MÁY BƠM BỊ BẬT TẮT LIÊN TỤC, ĐO ĐÓ CẦN TÌM HIỂU KỸ CÁC NGUYÊN NHÂN ĐỂ BIẾT CHÍNH XÁC LỖI MÀ SỬA CHỮA.
