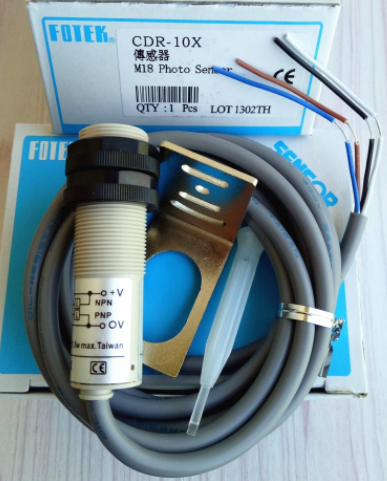

Model: CDR-10X

Điện áp: 10-30VDC

Ngõ ra: NPN, PNP

Khoảng cách phát hiện: 10cm, đường kính M18

Cảm biến hồng ngoại CDR-10X dùng ánh sáng hồng ngoại để giám sát vật cản mong muốn: Khi vật cần giám sát trong vùng làm việc, CDR-10X sẽ kích hoạt ngõ ra lên mức ON báo hiệu có sự xuất hiện của vật. Khi vật cần giám sát ở bên ngoài vùng làm việc, CDR-10X cho ngõ ra ở mức OFF. CDR-10X cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Khoảng cách làm việc của CDR-10X max= 10cm, có thể chỉnh khoảng cách làm việc thông qua biến trở, ngõ ra cảm biến ở dạng cực thu hở đồng thời có 2 loại đầu ra NPN và PNP, NO. CDR-10X được dùng phổ biến trong các thiết bị điều khiển, tự động hóa công nghiệp.

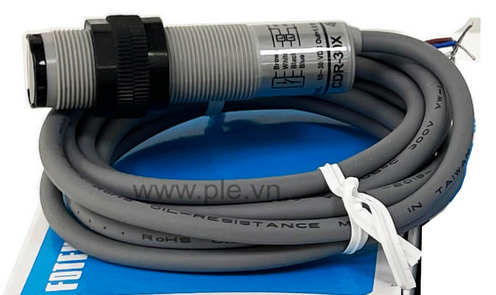

Cảm biến quang Fotek CDR-30X (M18)

Cảm biến quang Fotek CDR-30X là loại cảm biến quang phát hiện vật thể cách tối đa 30cm,

sử dụng nguồn 10-30VDC.

Ngõ ra NPN và PNP NO

Thường dùng phát hiện các vật thể bằng kim loại hoặc phi kim

1. Đặc tính kĩ thuật

• Cảm biến quang Fotek CDR-30X-M18
• Loại cảm biến: Phản xạ khuếch tán
• Nguồn cấp: 0~30 VDC
• Khoảng cách phát hiện: 30cm
• Ngõ ra: NPN và PNP / NO
• Thời gian đáp ứng: 2ms

Ngoài ra còn có cảm biến tiệm cận Fotek: PL-05N

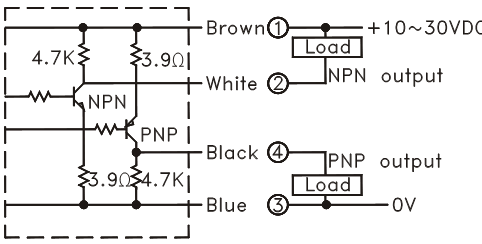

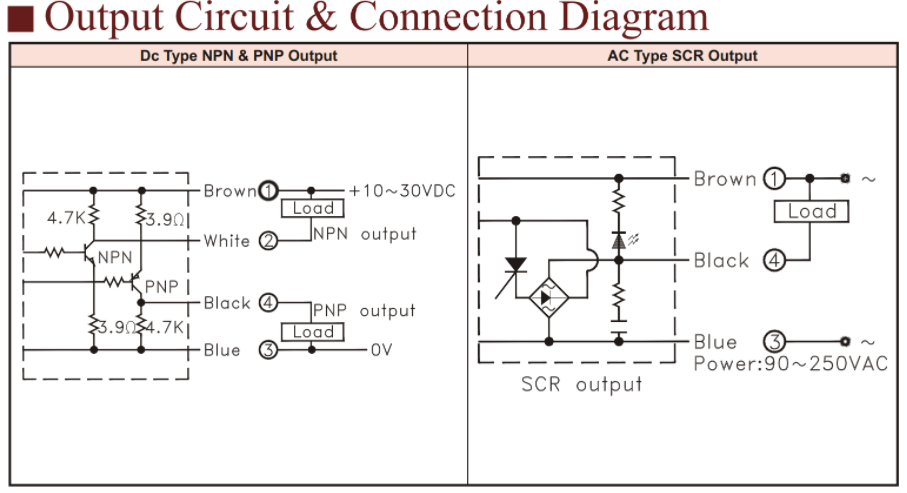

2. Sơ đồ đấu dây

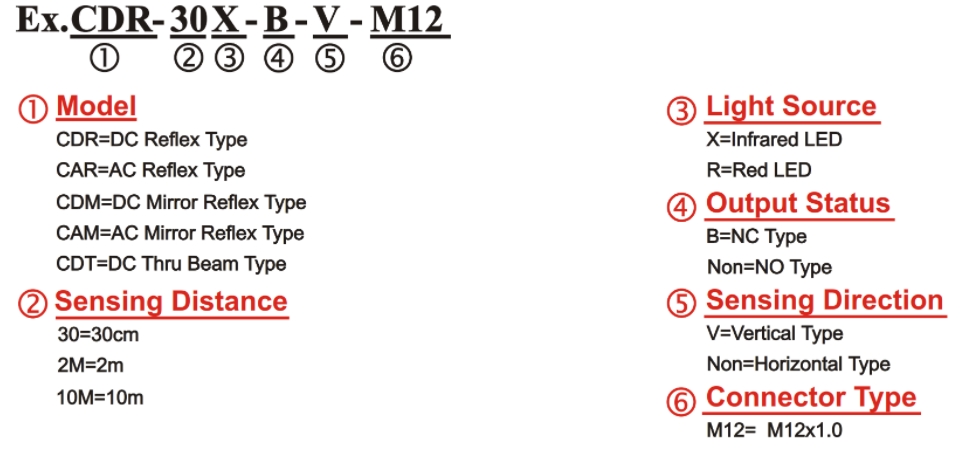

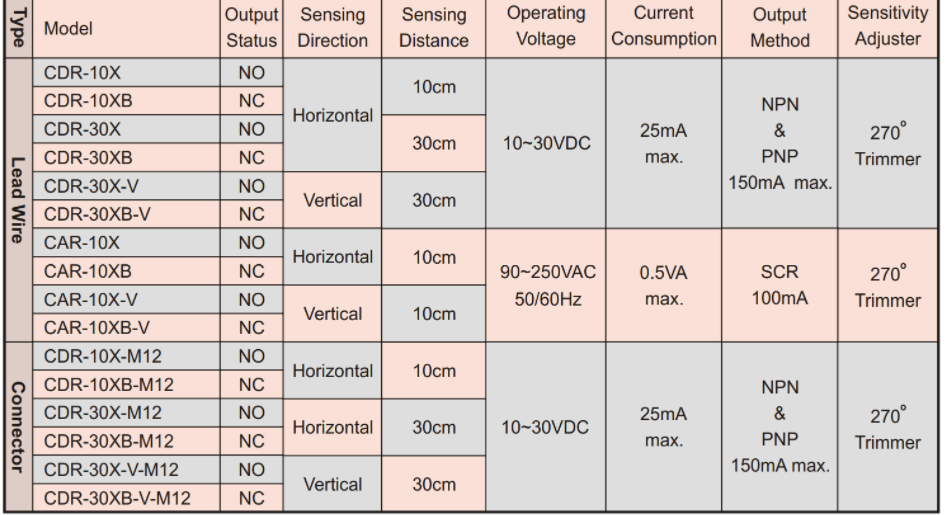

Các mã thông dụng

• CDR-30XCảm biến quang Fotek (Trực tiếp) CDR-30X: Điện áp 10-30 VDC, ngõ ra NPN&PNP, Khoảng cách 30CM, trạng thái NO, ghi chú hình trụ φ18
• CDR-30XBCảm biến quang Fotek (Trực tiếp) CDR-30XB: Điện áp 10-30 VDC, ngõ ra NPN&PNP, Khoảng cách 30CM, trạng thái NC, ghi chú hình trụ φ18
• CDR-10XCảm biến quang Fotek (Trực tiếp) CDR-10X: Điện áp 10-30 VDC, ngõ ra NPN&PNP, Khoảng cách 10CM, trạng thái NO, ghi chú hình trụ φ18
• CDR-10XBCảm biến quang Fotek (Trực tiếp) CDR-10XB: Điện áp 10-30 VDC, ngõ ra NPN&PNP, Khoảng cách 10CM, trạng thái NC, ghi chú hình trụ φ18
• CAR-10XCảm biến quang Fotek (Trực tiếp) CAR-10X: Điện áp 90-250 VAC, ngõ ra SCR, Khoảng cách 10CM, trạng thái NO, ghi chú hình trụ φ18
