Sơ đồ mạch, đấu dây điện cho bộ điều khiển cửa cuốn

Sơ đồ hướng dẫn đấu điện bộ điều khiển cửa cuốn 220V cho motor cửa cuốn đức . Yêu cầu: Bộ điều khiển sử dụng cho motor cửa cuốn xích kéo (bộ điều khiển Eurodoor, Tec, Gp, YY, Sanuyan, Dasanuyan…), motor cửa cuốn đức, hệ thống dây cáp nối. Hệ thống dây cáp nối gồm 6 dây: 2 dây nguồn màu đen, dây lên, dây xuống, dây input, dây output.

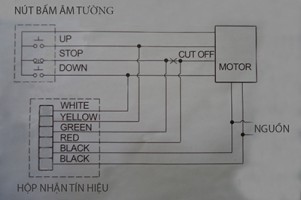

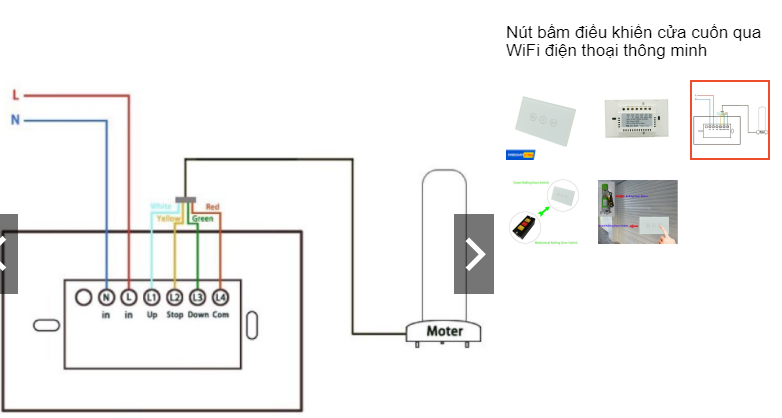

Bạn có thể tham khảo sơ đồ đấu mạch điện cho bộ điều khiển cửa cuốn, motor và nút bấm âm tường theo sơ đồ hình vẽ. Lưu ý đây là cách đấu cho bộ điều khiển cửa cuốn Đức sử dụng motor xích kéo (hay còn goi là motor ngoài).

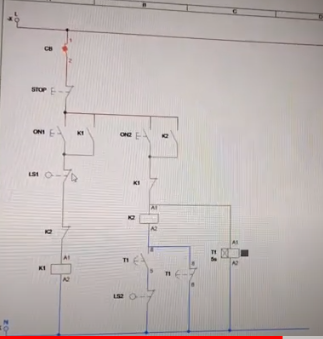

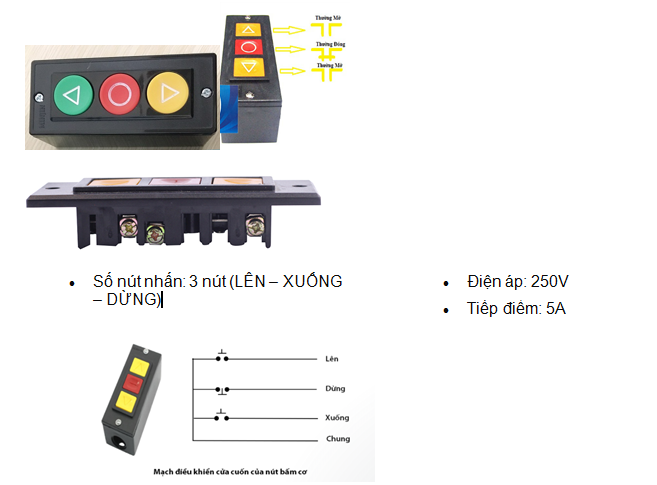

SƠ ĐỒ ĐIỀU KHIỂN & HOẠT ĐỘNG:

• NHẤN UP (ON1), CỬA ĐI LÊN, KHI GẶP CYHT SẼ DỪNG LẠI
• NHẤN DOWN (ON2 ), SAU 5S CỬA ĐI XUỐNG , KHI GẶP CẢM BIẾN HOẶC CTHT , CỬA SẺ DỪNG LẠI
• NHẤN STOP , CẢ HỆ THỐNG SẼ DỪNG

• NHẤN UP : K1 CÓ ĐIỆN ; THƯỜNG HỞ K1 ĐÓNG LẠI TỰ GIỮ , K2 SẼ KHÓA CHÉO CHO TRƯỜNG HỢP KHI NHẤN DOWN
• KHI GẶP CTHT (LS1 ), SẼ DỪNG LẠI.
• NHẤN DOWN : CỬA ĐI XUỐNG , K1 ĐÓNG VAI TRÒ KHÓA CHÉO, T1 (TIMER ) CẤP ĐIỆN CHO K2 SAU 5S. CỬA ĐI XUỐNG GẶP LS2 (CẢM BIẾN HOẶC CTHT ) SẼ DỪNG LẠI.
• STOP : DỪNG LẠI, KỂ CẢ ĐANG LÊN HOẶC XUỐNG.
•
