Công tắc máy tiện Chaoyi cầu dao đảo chiều động cơ điện 3 pha điện áp 380VAC

Công tắc máy tiện Chaoyi cầu dao đảo chiều động cơ điện 3 pha điện áp 380VAC bằng cách đảo 2 đầu dây giống như khởi động sao - tam giác để thay đổi giai đoạn trình tự của hệ thống dây dẫn điện từ đó đảo chiều trực tiếp động cơ, áp dụng nhiều nhất ở máy tiện. Hiện tại cầu dao máy tiện có sẵn 3 mẫu:

 1. Công tắc máy tiện Chaoyi KO3-15 cầu dao đảo chiều động cơ điện 3 pha điện áp 380VAC Tên hàng: K03-15 Điện áp làm việc: 250-380VAC Dòng điện định mức: 7-15A Công suất làm việc: 3.0KW/380V, 1.8KW/220V Tần số định mức: 50/60Hz Chất liệu: vỏ kim loại, sơn tĩnh điện Màu sắc: Xám Trọng lượng tịnh: 500 gam

2. Công tắc máy tiện Chaoyi KO3-30 cầu dao đảo chiều động cơ điện 3 pha điện áp 380VAC Tên hàng: K03-30 Điện áp làm việc: 250-380VAC Dòng điện định mức: 12-30A Công suất làm việc: 5.5KW/380V, 3.0KW/220V Tần số định mức: 50/60Hz Chất liệu: vỏ kim loại, sơn tĩnh điện Màu sắc: Xám Trọng lượng tịnh: 800 gam

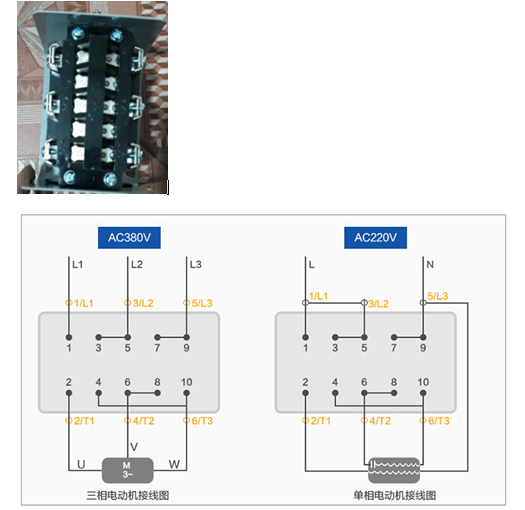

 Hướng dẫn đấu công tắc đảo chiều cho motor như sau:

• Nếu motor của bạn là 3P 220 hoặc 3P 380V và bạn cũng có nguồn điện là 3P thì sẽ đấu như hình bên trái (L1, L2, L3 là nguồn điện 3P còn U, V, W là dây cấp cho motor)
• Còn nếu motor của bạn là 3P nhưng đấu về 1P 220V và bạn cũng có nguồn điện là 1P 220V thì sẽ đấu như hình bên trái (tương tự L, N là nguồn điện 1P 220V,

Cuộn chạy: sẽ đấu vào chân số 2 và chân N của nguồn điện
Tụ điện sẽ đấu vào chân 6 còn đầu kia nối tiếp với cuộn đề và cuộn đề sẽ nối về chân 10

2/ CÔNG TẮC DẠNG CAM

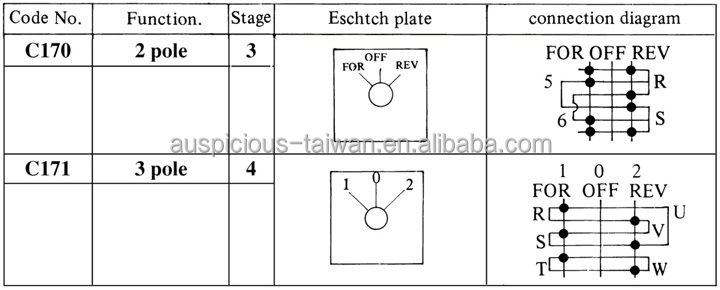

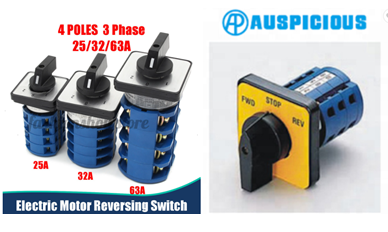

Công Tắc Đảo Chiều Động Cơ 20A, 25A, Công Tắc Xoay, Công Tắc Cam (C170 ~ C171)

20A, 25A Động Cơ Đảo Ngược Chuyển Đổi với OFF (C170 ~ C171)

1. CSA đã được phê duyệt

2. 2 ~ 3 cực

3. Escutch Tấm: P49 (FWD-STOP-REV), P50 (1 - 0 - 2)

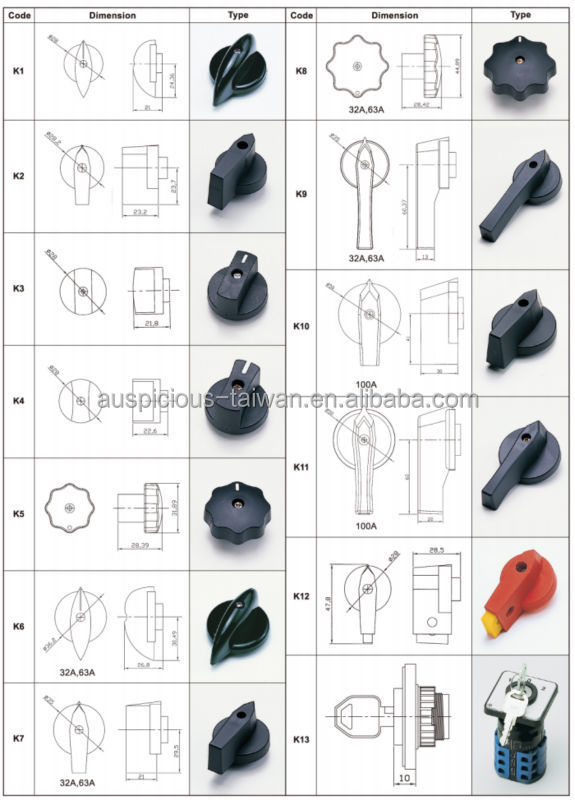

Tay nắm của Cam Thiết Bị Chuyển Mạch
