Ổ CẮM HẸN GIỜ KỸ THUẬT SỐ KW-TGE2D

Tiết kiệm thời gian vì không phải chờ đợi, theo dõi  để tắt mở bơm, đèn… vì đã có hẹn giờ tự động làm việc…

Tiết kiệm năng lượng, tránh trường hợp người sử dụng quên tắt điện, mở điện…

Tiện nghi cho người sử dụng vì không cần nhớ hoặc tắt/ mở các công tắc, thiết bị điện bằng tay…

An toàn cho người sử dụng vì không xảy ra tình trạng bơm hoặc bóng đèn làm việc quá lâu là nóng phát hoả và quá tải dẫn đến cháy nổ

Thông tin kỹ thuật:

• Thời gian cài đặt tối thiểu: 1 phút
• Chu kỳ cài đặt tối đa 20 lần Tắt / Mở
• Điện áp hoạt động: 220V ~ 240VAC / 50-60Hz
• Công suất thiết kế: 16A (Chỉ là công suất thử khả năng chịu tải tức thời, không phải công suất làm việc thường xuyên)
• Công suất tải thực tế: 300w(Đèn LED/Bơm), 1200w (Đèn Sợi Đốt), Cần lắp thêm Khởi Động Từ nếu dùng công suất cao hơn 300w để tăng tuổi thọ thiết bị, tránh cháy nổ…
• Pin dự trữ 300 giờ và tự sạc lại khi hết Pin​

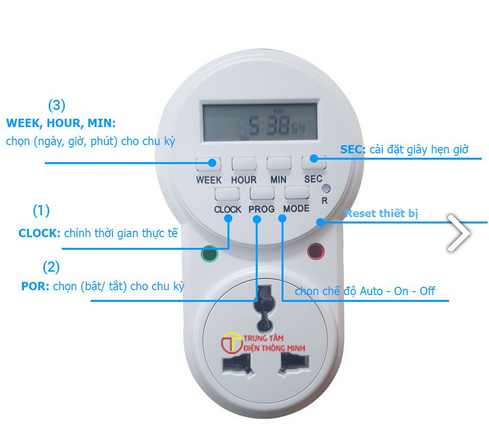

HƯỚNG DẪN SỬ DỤNG

•
  • WEEK: Chọn Ngày Trong Tuần
  • HOUR: Chọn Giờ Trong Ngày
  • MIN: Chọn Phút
  • SEC: Chọn Giây (chỉ áp dụng với thiết bị có chỉnh giây)
  • CLOCK: Bấm Về Đồng Hồ Thời Gian Thực
  • PROG: Vào chế độ lập trình cài đặt thời gian tắt mở
  • Bàn Tay: Bấm chọn chế độ ON/AUTO/OFF
  • R: Bấm đặt lại, xóa tất cả chương trình cũ và cài lại từ đầu

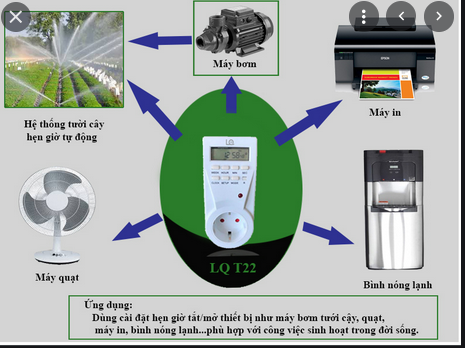

Một số ứng dụng cơ bản :

Cài đặt tự động tắt mở thiết bị điện gia đình như: đèn sân vườn, ban công, sân thượng, hẹn giờ tắt mở quạt, điều khiển bơm công suất nhỏ <350w, điều khiển mở van điện từ tự tưới cây tự động hàng ngày, reo chuông nhà xưởng …

VD :    Hẹn giờ tưới cây : 6h sáng bơm 5 phút và 6h chiều bơm 5 phút.

Hướng dẫn cài đặt và lập trình hẹn giờ :

*** Bấm nút R để xóa tất cả các dữ liệu cũ để đảm bảo không bị trùng hoặc mâu thuẩn chương trình đang có sẵn.

Lập trình gồm 3 Bước Chính:

Bước 1: Cài đặt giờ thực tế :

Dùng 1 ngón tay nhấn giữ Nút CLOCK cố định và một ngón tay khác bấm tiếp lần lượt các nút WEEK, HOUR, MIN (bấm mỗi nút nhiều lần để chọn thời gian cần bật tắt theo ý muons) để chọn đúng thời gian thực hiện tại gồm: Thứ, Giờ và Phút hiện tại, Thứ trong tuần hiển thị Tiếng Anh gồm (Mon=Thứ 2, Tue=Thứ 3, Web=Thứ 4, Thu= Thứ 5, Fri=Thứ 6, Sat=Thứ 7, Sun=Chủ Nhật), Chọn xong đúng Thứ, Giờ, Phút theo thời gian hiện tại rồi thì nhả tay đang bấm giữ Nút Clock ra).

Bước 2: Cài đặt chương trình làm việc:

*Nhấn Nút PROG để vào chương trình cài đặt (Bấm nhả tay ra ngay) :

• *Màn hình sẽ hiển thị 1^ON ở góc dưới bên trái ( Đây là chương trình ON(Mở) thứ nhất - cài đặt đóng công tắc để cấp điện cho thiết bị cần điều khiển mở thiết bị).

*Tiếp theo bấm các Nút WEEK, HOUR, MIN lần lượt để chon ngày Thứ…Giờ….Phút…. cần bật  công tắc (Chú ý nếu màn hình chờ quá 10 giây sẽ quay về Màn Hình Thời Gian Thực Mặc Định, lúc này cần bấm lại Nút PROG để tiếp tục cài đặt)

*Sau khi cài 1^ON xong thì bấm tiếp NÚT PROG thì màn hỉnh hiển thị 1^OFF là cài chương trình cần tắt công tắc, Chọn Ngày Thứ…, Giờ…., Phút…. Tương tự như trên.

*Nếu muốn cài đặt tiếp cho TGE2D bật/tắt tiếp lần 2,3…. Thì sau khi xong 1^ON  và 1^OFF thì bấm tiếp NÚT PROG để tiếp tục cài đặt chương trình tiếp theo theo ý muốn.

Nếu muốn cho hẹn giờ làm việc hàng tuần và không bật đèn vào ngày Thứ 7 và Chủ Nhật thì Bấm WEEK (trong lúc cài đặt 1^ON và 1^OFF thì bấm WEEK liên tục sao cho vào khoảng thời gian lập  lại hàng tuần là “Mon Tue Wed Thu Fri “, không cần cài đặt  từng ngày một.

Bước 3 : Chọn Chế Độ Cho Hẹn Giờ Hoạt Động :

Bấm nút « Hình Bàn Tay » để chọn chế độ: Khi nhấn nút này nhiều lần, ở góc dưới màn hình sẽ hiển thị lần lượt: ON ð ON AUTO ðOFF ð OFF AUTO

Nghĩa là :

ON: Tiếp điểm luôn luôn đóng ( Đèn luôn luôn sáng)

ON AUTO: là hiện tại công tắc bật và khi đến chương trình tắt thì sẽ tắt tự động

AUTO OFF: là hiện tại công tắc tắt và khi đến chương trình bật thì sẽ tắt tự động

OFF : Tiếp điểm luôn luôn tắt ( Đèn tắt hẳn ).

Chức năng đặc biệt :

1. Chức năng bật tắt đèn ngẫu nhiên để giả có người ở nhà, chống trộm : Khi ta nhấn đồng thời 2 phím này cùng lúc « WEEK và HOUR » phía bên phải màn hình sẽ hiển thị “ ^RND ’’, đèn sẽ bật và tắt ngẫu nhiên liên tục từ 2 đến 32 phút.
2. Chức năng bật đèn Mùa Hè, thời gian bật trễ hơn 1h so vơi thời gian cài đặt, bấm đồng thời 2 nút « HOUR và MIN », trên màn hình hiển thị « +1H ».
