Hướng dẫn sử dụng bộ điều khiển nhiệt độ FOX-1004

• ĐẶC ĐIỂM CỦA BỘ ĐIỀU KHIỂN FOX-1004
  • Nguồn: 220V / 1Pha
  • Ngõ ra: 1 ngõ ra, tải 2A;
  • Kiểu điều khiển: làm nóng hoặc làm lạnh
  • Kèm sẵn 1 cảm biến Diode, dây dài 3m
• HƯỚNG DẪN ĐẤU NỐI ĐIỆN

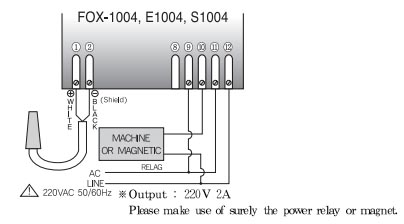

H.1: Sơ đồ đấu nối điện

Các thiết bị được đấu nối như sau:

1. Cảm biến (đầu dò): Dây + (màu trắng) vào chân số 1; Dây - (màu đen) vào chân số 2
2. Nguồn:
   • Nguồn chính: vào chân số 11 và 12
   • Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9
3. Tải (máy nén, điện trở đố nóng, bóng đèn, quạt, ...): vào chân số 10 và 12

Lưu ý: ngõ ra của bộ điều khiển nhiệt độ FOX-1004 chỉ cho phép điều khiển ở mức tải dưới 2A. Đối với trường hợp cần điều khiển thiết bị lớn hơn 2A, chúng ta có thể điều khiển thiết bị gián tiếp thông qua một relay kiến hoặc contactor.

• HƯỚNG DẪN CÀI ĐẶT CHƯƠNG TRÌNH

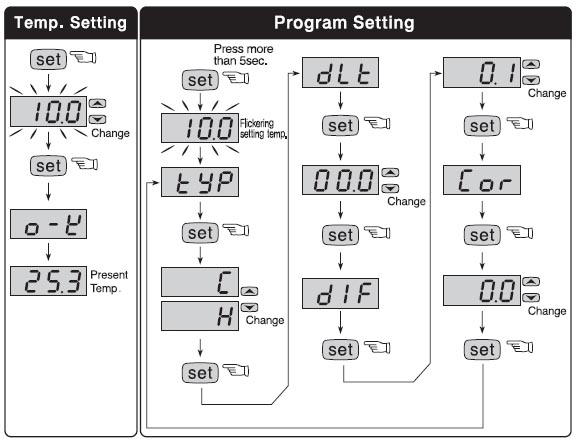

H.2: Các bước cài đặt thông số cho bộ điều khiển nhiệt độ FOX-1004

1. Thiết lập điểm SET
   • Tính điểm SET:
     • Với FOX-1004 điểm SET là điểm giữa của mức nhiệt độ cao nhất (ngưỡng trên) và mức nhiệt độ thấp nhất (ngưỡng dưới).
     • Cách tính cụ thể: SET =([Ngưỡng trên] + [Ngưỡng dưới]) / 2.
     • Ví dụ: để nhiệt độ phòng trong khoảng 26.0 °C đến 26.8 °C, chúng ta chọn điểm SET = 26.4 °C.
   • Cài đặt điểm SET:
   • Sau khi đã tính điểm SET, chúng ta sẽ cài đặt số này vào thiết bị:

• Nhấn phím SET trên thiết bị, màn hình hiển thị kiểu nhấp nháy
• Dùng phím mũi tên lên hoặc xuống để điều chỉnh giá trị ngay tại màn hình nhấp nháy về điểm SET (theo cách tính như trên)
• Nhấn phím SET để kết thúc (thoát khỏi màn hình nhấp nháy)
• Thiết lập các thông số
  Nhìn vào hình H.2, phần "Program Setting"
  • Bắt đầu vào chương trình cài đặt: nhấn và giữ phím SET hơn 5 giây, màn hình hiển thị dạng nhấp nháy và sau đó xuất hiện ký tự "tyP". Nói theo cách đơn giản hơn: nhấn và giữ phím SET cho đến khi màn hình xuất hiện chuỗi ký tự "tyP" rồi nhả phím SET.
  •  Điều chỉnh chế độ điều khiển: nhấn tiếp phím SET (chỉ nhấn, không giữ), dùng phím mũi tên để điều chỉnh chế độ điều khiển
    • H: làm nóng
    • C: làm lạnh
  • Thời gian hoãn tác động ngõ ra: nhấn tiếp phím SET, màn hình xuất hiện "dlt". Nhấn tiếp phím SET, sau đó dùng các phím mũi tên để thay đổi thông số "thời gian hoãn". Giữ ở giá trị 0 để ngõ ra thực hiện việc đóng ngắt ngay lập tức.
  • Điều chỉnh giá trị lệch nhiệt độ cho phép: tiếp tục nhấn SET, màn hình xuất hiện "diF". Nhấn tiếp phím SET, sau đó dùng các phím mũi tên để thay đổi giá trị.

Giá trị lệch nhiệt độ chính là ([ngưỡng trên] - [ngưỡng dưới]) / 2

• Cân chỉnh cảm biến (đầu dò): tiếp tục nhấn phím SET, màn hình xuất hiện "Cor". Nhấn tiếp phím SET và sau đó dùng các phím mũi tên để thiết lập giá trị.

Để xác định giá trị thông số "Cor", chúng ta dùng một dụng cụ đo nhiệt độ có độ chính xác cao (VD: nhiệt kế thuỷ ngân) để gần vị trí của cảm biến và so sánh. Ví dụ: nếu nhiệt độ nhiệt kế thuỷ ngân cao hơn nhiệt độ của bộ điều khiển nhiệt độ FOX-1004 2 °C thì chúng ta cần thay đổi giá trị của Cor thành 2.

• Kết thúc cài đặt: 2 cách kết thúc:
  • Nhấn và giữ phím SET khoảng 5 giây cho đến khi thoát khỏi màn hình cài đặt và hiển thị nhiệt độ hiện tại.
  • Ngừng nhấn các phím, mọi thiết lập được lưu lại và thoát khỏi chế độ cài đặt sau vài giây.

• AN TOÀN SỬ DỤNG
  • Chắc chắn rằng nguồn điện sử dụng phù hợp với yêu cầu của thiết bị
  • Không đấu nối thiết bị trong trạng thái đã cấp nguồn
  • Khi cần điều khiển thiết bị có tải trên 2A thì cần phải thông qua relay trung gian (relay kiến hoặc contactor)
  • Vị trí đặt thiết bị nên khô thoáng
