• Nguồn: 220V / 1Pha
• Ngõ ra: 1 ngõ ra, 220V, tải 2A;
• Kiểu điều khiển: tạo ẩm hoặc khử ẩm dạng ON / OFF
• Kèm sẵn 1 cảm biến HS220, dây dài 3m

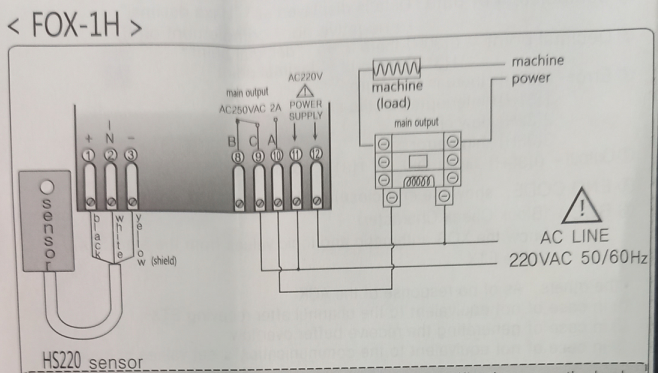

H.1: Sơ đồ đấu nối điện

Các thiết bị được đấu nối như sau:

1. Dây đen của đầu dò: nối vào số 1 của FOX-1H
2. Dây trắng của đầu dò: nối vào số 2 của FOX-1H
3. Dây vàng của đầu dò: nối vào số 3 của FOX-1H

1. Nguồn chính: vào chân số 11 và 12
2. Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9

Lưu ý: ngõ ra của bộ điều khiển nhiệt độ FOX-1H chỉ cho phép điều khiển ở mức tải dưới 2A. Đối với trường hợp cần điều khiển thiết bị lớn hơn 2A, chúng ta có thể điều khiển thiết bị gián tiếp thông qua một relay kiến hoặc contactor.

• Chắc chắn rằng nguồn điện sử dụng phù hợp với yêu cầu của thiết bị
• Không đấu nối thiết bị trong trạng thái đã cấp nguồn
• Khi cần điều khiển thiết bị có tải trên 2A thì cần phải thông qua relay trung gian (relay kiến hoặc contactor)
• Vị trí đặt thiết bị nên khô thoáng

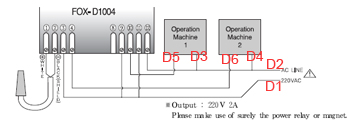

 Việc đấu nối được thực hiện tương tự FOX-1004 (xem hướng dẫn), nhưng ở đây thực hiện cho 2 ngõ ra. Các điểm cần chú ý như sau:

1. Nối D1 vào chân số 11
2. Một đoạn dây ngắn nối 2 chân: 11 và 9
3. Một đoạn dây ngắn nối 2 chân: 9 và 3

1. Mỗi tải phải ở mức thấp hơn 2A
2. Không nên quấn cả 3 dây D2, D3, D4 và cho vào chân số 12, mối điện không gọn gàng dễ gây cháy nổ. Có thể làm như sau: nối D2 vào chân số 12 sau đó nối D3 và D4 vào D2 (không cho D3 và D4 vào chân số 12 của thiết bị).

1. Cách tính điểm SET: ví dụ: vùng nhiệt độ tố nhất mà chúng ta cần:
   1. t1 = [Ngưỡng nhiệt độ thấp nhất] đến t2 = [Ngưỡng nhiệt độ cao nhất]
   2. Gọi Điểm SET = t0
   3. Tính t0:
      1. t0 = t2 nếu DIS = P; (lấy ngưỡng cao nhất)
      2.  t0 = t1 + (t2 - t1)/2; (lấy giá trị ở giữa của ngưỡng thấp và ngưỡng cao)
2. Thiết lập điểm SET cho ngõ ra 1: nhấn phím SET ở mặt trước của thiết bị, màn hình xuất hiện St1, tiếp tục nhấn SET, dùng phím mũi tên lên hoặc xuống để thay đổi giá trị về điểm SET (cách tính ở trên).
3. Thiết lập điểm SET cho ngõ ra 2: sau khi đã thiết lập điểm SET 1 (St1), chúng ta nhấn phím SET tiếp tục, St2 xuất hiện, tiếp tục nhấn phím SET, dùng mũi tên lên hoặc xuống để thay đổi giá trị về điểm SET (cách tính ở trên).
4. Thiết bị tự lưu các thiết lập sau khi không nhấn vào bất kỳ phím nào trong vài giây.

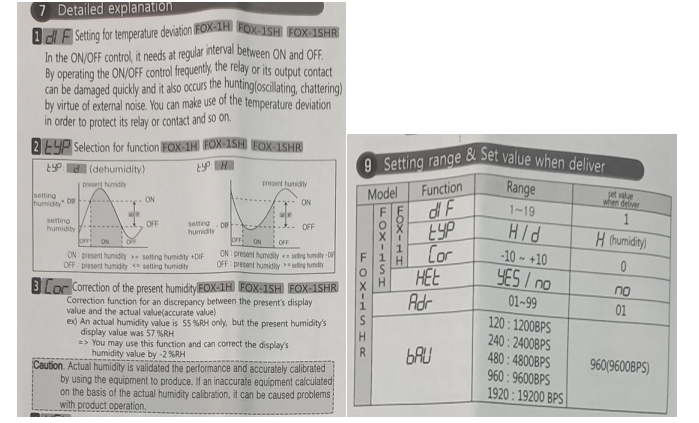

1. Xem ý nghĩa một số từ viết tắt trước khi bắt đầu cài đặt:
   1. tP1: kiểu hoạt động của ngõ ra 1. Giá trị: C (coller) hoặc H (heater)
   2. dt1: thời gian hoãn ngõ ra 1, đơn vị tính: giây (s)
   3. dF1: giá trị cho phép dao động tính từ điểm SET St1, ngõ ra 1 sẽ điều khiển để nhiệt độ nằm trong khoảng:
      1. [St1-dF1] đến [St1], nếu DIS = P
      2. [St1-dF1] đến [St1+dF1], nếu DIS = Pn.
   4. tP2: kiểu hoạt động của ngõ ra 2. Giá trị: C (coller) hoặc H (heater)
   5. dt2: thời gian hoãn ngõ ra 2, đơn vị tính: giây (s)
   6. dF2: giá trị cho phép dao động tính từ điểm SET St2, ngõ ra 2 sẽ điều khiển nhiệt độ nằm trong khoảng
      1. [St2-dF2] đến [St2], nếu DIS = P
      2. [St2-dF1] đến [St2+dF2], nếu DIS = Pn.
   7. DIS: cách tính độ lệch. Giá trị: P hoặc Pn
      Giá trị của DIS sẽ ảnh hưởng đến khoảng nhiệt độ vận hành. Giá trị P sẽ giúp cho chúng ta có thể điều chỉnh nhiệt độ linh hoạt hơn.
   8. CoR: điều chỉnh giá trị của cảm biến. Khi giá trị hiển thị của đầu cảm biến bị lệch so với giá trị thực tế, chúng ta dùng thông số CoR để điều chỉnh. Giá trị: -5.0 ~ +5.0 °C .
   9. LoC(Lock Function):
      1. LoC = Lon: Khoá chức năng cài đặt chương trình. Khi ở trạng thái Lon, chúng ta không thể thay đổi được các thông số của chương trình.
      2. LoC = LoF: tắt chức năng khoá. Khi ở trạng thái LoF, các thông số sẵn sàng để chúng ta điều chỉnh.

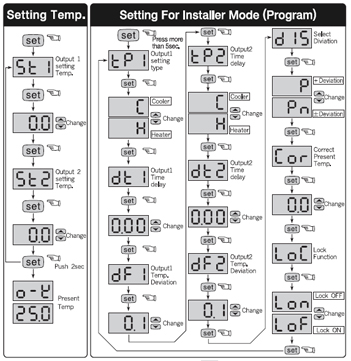

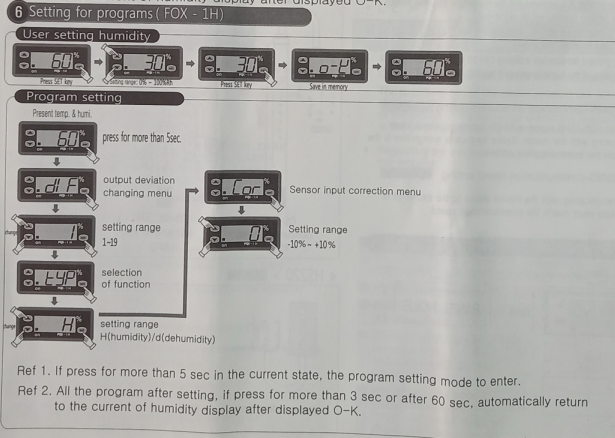

2. Tiến hành cài đặt
   1. Nhấn và giữ phím SET hơn 5 giây, cho đến khi xuất hiện tP1. Nhả phím SET và nhấn lại phím SET 1 lần nữa.
   2. Dùng phím mũi tên để chọn kiểu hoạt động cho ngõ ra 1 (C: làm lạnh hoặc H: làm nóng).
   3. Nhấn SET, màn hình hiển thị dt1. Nhấn SET tiếp và dùng phím mũi tên để điều chỉnh thời gian hoãn ngõ ra 1.
   4. Nhấn SET, màn hình xuất hiện dF1. Nhấn SET tiếp và dùng phím mũi tên để điều chỉnh giá trị nhiệt độ chênh lệch của ngõ ra 1.
   5. Nhấn SET, màn hình xuất hiện tP2. Nhấn SET tiếp và dùng phím mũi tên để chọn kiểu hoạt động cho ngõ ra 2.
   6. Nhấn SET, màn hình xuất hiện dt2. Nhấn SET tiếp và dùng phím mũi tên để điều chỉnh thời gian hoãn ngõ ra 2.
   7. Nhấn SET, màn hình xuất hiện dF2. Nhấn SET tiếp và dùng phím mũi tên để điều chỉnh giá trị nhiệt độ chênh lệch của ngõ ra 2.
   8. Nhấn SET, màn hình xuất hiện DIS. Nhấn SET tiếp và dùng phím mũi tên để điều chỉnh giá trị thành P hoặc Pn (khuyên dùng P).
   9. Nhấn SET, màn hình xuất hiện Cor. Nhấn SET tiếp và dùng phím mũi tên để thiết lập giá trị nhầm cân bằng thông số của cảm biến với nhiệt độ thực.
   10. Nhấn SET, màn hình hiển thị LoC. Nhấn SET tiếp và dùng phím mũi tên để chọn Lon (khoá chức năng), hoặc LoF (không khoá).
   11. Thiết lập được tự động lưu lại sau vài giây ngừng thao tác.


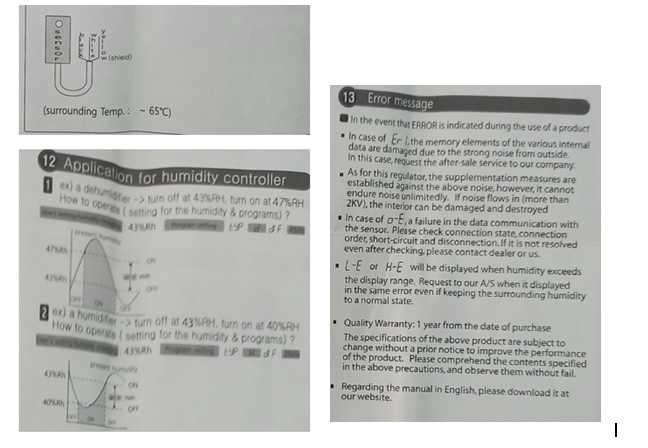

• Sử dụng 2 tải của FOX-D1004 để thay thế cho 2 bộ FOX-1004, một số trường hợp như sau, chúng ta nên sử dụng biện pháp thay đổi này:
  1. Điều khiển nhiều máy nén lạnh trong cùng 1 phòng lạnh
  2. Điều khiển nhiều điện trở trong cùng một máy (lò) ấp trứng
  3. Nhiều ứng dụng khác
• Điều khiển 2 máy nén lạnh (hoặc có thể điều khiển 2 máy làm nóng) vận hành bổ sung. Ví dụ: kho lạnh của chúng ta cần giữ ở nhiệt độ 0 ~ 5 °C
  1. Ở nhiệt độ trên +5 °C, cần cả 2 máy làm lạnh hoạt động để nhiệt độ phòng/kho nhanh xuống đặt mức nhiệt độ yêu cầu.
  2. Khi làm lạnh xuống đạt khoảng 1 °C thì tắt đi 1 máy, máy còn lại duy trì nhiệt độ.
  3. Nếu nhiệt độ xuống đạt mức thấp nhất, sẽ tắt cả 2 máy.
  4. Khi nhiệt độ tăng lên lại 1 °C, chúng ta bật lại 1 máy. Khi nhiệt độ cao lên nữa thì bật thêm 1 máy nữa.
