- NGUỒN CẤP 2P-220V; CUỘN DÂY KĐT 220V ( DÙNG ĐỘNG CƠ 1P )

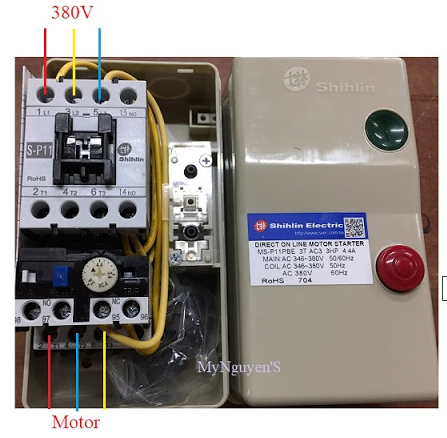

- NẾU DÙNG ĐỘNG CƠ 3P SẼ ĐẤU LẠI NHƯ SAU :
+ CUỘN DÂY KĐT 220V : THÁO ĐẦUDÂY BẤM COS MÀU XANH SẼ ĐẤU VÀO DÂY NGUỘI LƯỚI 3P. NGUỒN 380V ĐẤU VÀO NGỎ VÀO KĐT; NGUỒN RA MÔ TƠ ĐẤU VÀO NGỎ RA RƠ LE NHIỆT
+ CUỘN DÂY KĐT 380V THÌ ĐẤU BÌNH THƯỜNG, KO THÁO ĐẦU DÂY BẤM COS XANH.
- NGUỒN CẤP 220V-2P
- NGUỒN CẤP 3P-380V
-

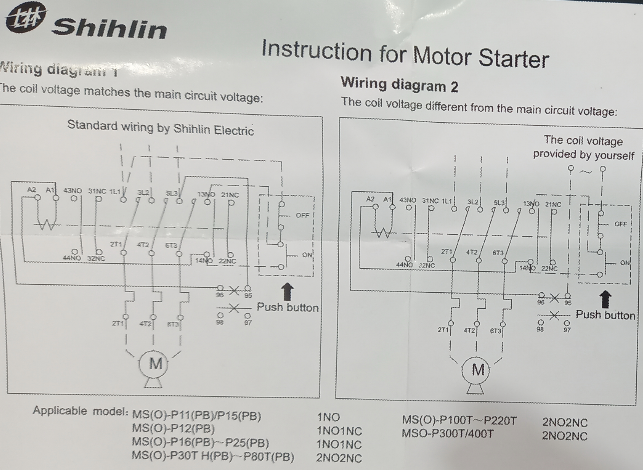

GHI CHÚ:
SƠ ĐỒ 1 : NGUỒN CẤP 3P-380V - SƠ ĐỒ 2 : NGUỒN CẤP 2P-220V
-

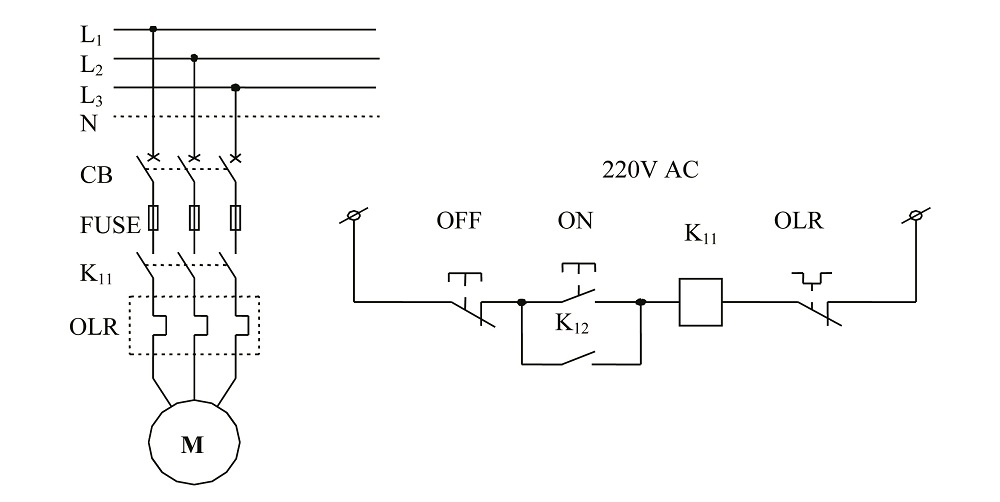

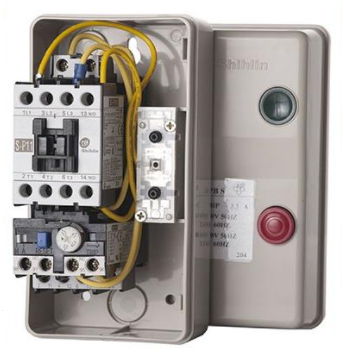

Mạch khởi động động cơ KĐB 3 pha dùng khởi động từ đơn
Đối với các mạch điện công nghiệp thông thường thì nguồn điện thường được chia làm 2: nguồn động lực dùng cho các thiết bị chính như động cơ, và nguồn điện điều khiển dùng cho các thiết bị đóng cắt và điều khiển.
Trong đó
+ L1,L2,L3,N : là ký hiệu các pha điện của nguồn điện 3 pha
+ CB : cầu giao,
+ Fuse : Cầu chì
+ K11 : khởi động từ
+ OLD : Rơ le nhiệt bảo vệ quá tải
Đối với loại mạch điều khiển dùng để khởi động động cơ có dùng khởi động từ, thì trên nhìn từ trái qua phải chúng ta có:
- Nút nhấn dạng duy trì (OFF) dùng để tắt động cơ,
- Công tắc thường mở (ON) dùng để bật động cơ chạy,
- Tiếp điểm thường mở khởi động từ (K12) dùng để duy trì trạng thái của công tắc ON,
- Cuộn hút khởi động từ (K11) dùng hút các tiếp điểm cơ khí của khởi động từ cấp điện cho động cơ,
- Tiếp điểm rơ le nhiệt (OLR) dùng để ngắt mạch tắt tắt động cơ khi quá tải.
Mạch điện này được nuôi bằng nguồn điện 1 pha 220VAC, hoặc sử dụng thiết bị nguồn nuôi 24VDC để đảm bảo an toàn (K11 được nối qua rơ le trung gian hoặc phải mua loại 24VDC).
-
Mạch khởi động động cơ KĐB 3 pha dùng khởi động từ đơn
-
THÔNG SỐ KỸ THUẬT
-
MÃ HÀNG
3P 220V
3P 380V
Rờ Le Nhiệt
kW
HP
kW
HP
MS-P11PB
0.2
1/4
0.4
1/2
1.2 (0.9-1.5)A
0.3
1/4
0.75
1
1.7(1.3-2.1)A
0.4
1/2
1.1
1.5
2.1(1.6-2.6)A
0.75
1
1.5
2
3.3(2.5-4.1)A
1.1
1.5
2.2
3
4.4(3.4-5.4)A
1.5
2
3
4
6.5(5-8)A
2.2
3
3.7
5.5
9(7-11)A
3
4
5.5
7.5
11(9-13)A
MS-P16PB
3.7
5
7.5
10
15(12-18)A
MS-P21PB
5.5
7.5
12
15
21(17-24)A
MS-P35TPB
7.5
10
15
20
28(22-34)A
MS-P40TPB
11
15
22
30
40(32-48)A
