- Tự động báo cạn bể ngầm, bể téc trên nóc (không cho máy bơm hoạt động khi dưới mực nước cho phép, hoặc trong bể chứa không có nước).
- Tự động báo đầy bể ngầm, bể téc trên nóc (dừng hoạt động của máy bơm khi đạt đủ mực nước cho phép, hoặc trong bể chứa đã đủ nước).
- Sử dụng cho bơm thả chìm, bơm nước thải hoạt động khi có nước làm dâng phao, và tự ngắt khi hết nước.
- Trường hợp sử dụng motor bơm 1 pha hoặc 3 pha có công suất lớn trên 1.5Kw việc đóng ngắt của bơm khi đó dòng điện sẽ tăng cao các bề mặt tiếp điện của phao lâu ngày sẽ bị hỏng vì vậy ta cần trang bị thêm khởi động từ để việc đóng ngắt của bơm sẽ không ảnh hưởng đến tuổi thọ của phao.
-Dây cáp đồng lớn lõi nhiều.
- Vỏ bọc chống nước cách điện an toàn.
- Bề mặt thành của công tắc rất dầy, rất cứng, được ép không khí bên trong chống nước khó bị ăn mòn.
Thông số kỹ thuật:
- Điện áp: 220V - 50Hz.
- Công suất motor: <2HP, 8A/220V.
- Dây điện dài: 4M.
- Nhiệt độ hoạt động:
- Bảo vệ chống nước: IP68.
- Chức năng: bơm cạn hoặc bơm đầy (NO.NC).

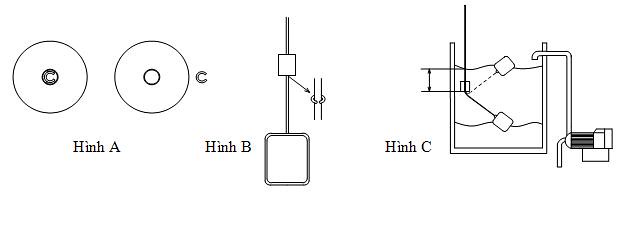

Dùng vật cứng tháo rời vòng cung phía đáy quả cân (Hình A).Sau đó gắn vòng cung vừa tháo vào sợi cáp tại vị trí thích hợp muốn cân chỉnh mực nước. Sau đó luồn quả cân vào sợi cáp ( quả cân được vòng cung này giữ cố định (Hình B)
Thả phao vào bể chứa nước (quả cân cách mặt nước cao nhất < ½ độ sâu) .Hình C

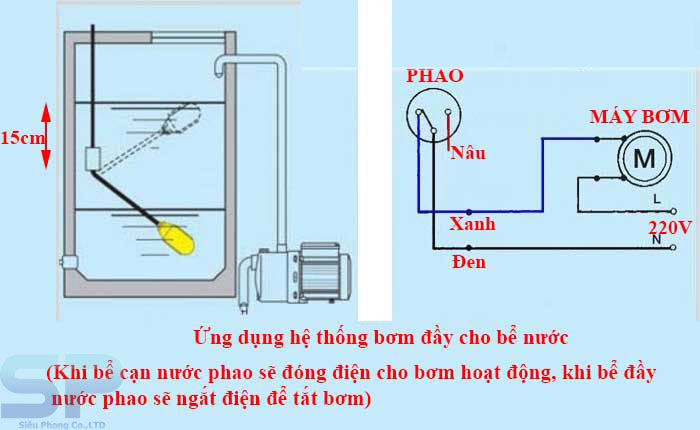

4.1 Điều khiển bơm cấp đầy:Sơ đồ đấu dây như hình 1(dùng dây Đen và Xanh)
-Khi cạn nước đến mức đã định bởi quả cân - dây phao thì bơm sẽ hoạt động
-Khi đầy nước theo mức đã định bởi quả cân - dây phao thì bơm sẽ ngưng hoạt động
4.2 Điều khiển bơm hút cạn: Sơ đồ đấu dây như hình 4(dùng dây Đen và Nâu)
-Khi đầy nước đến mức đã định bởi quả cân - dây phao thì bơm sẽ hoạt động
-Khi cạn nước theo mức đã định bởi quả cân - dây phao thì bơm sẽ ngưng hoạt động
Cách lắp quả cân:

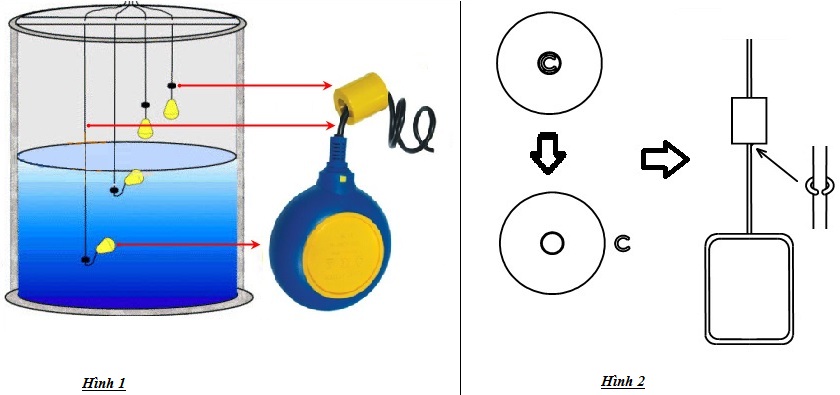

- Dùng vật cứng tháo rời vòng cung phía đáy quả cân. Sau đó gắn vòng cung vừa tháo vào sợi cáp tại vị trí thích hợp muốn cân chỉnh mực nước. Sau đó luồn quả cân vào sợi cáp, quả cân được vòng cung này giữ cố định. ( hình 2)
- Thả phao vào bể chứa nước (quả cân cách mặt nước khoảng 10 – 15 cm).
- Nếu sử dụng phao điện cho máy bơn 3 pha hoặc máy công suất lớn thì bạn nên sử dụng thêm công tắc tơ (khởi động từ).
Đấu nối công tắc phao

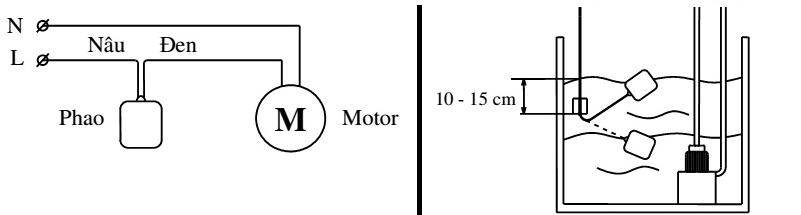

* Điều khiển hút cạn (sử dụng cho bể ngầm chống cháy bơm)
- Sử dụng dây màu nâu và dây màu đen.
- Khi đầu nước phao sẽ đóng điện cho phép bơm hoạt động.
- Khi hết nước phao sẽ ngắt điện - bơm ngưng hoạt động.

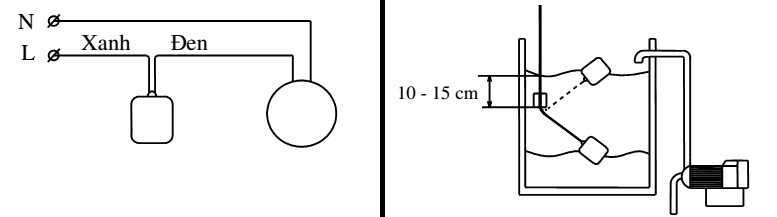

*Điều khiển bơm cấp đầy(sử dụng cho bể nổi, chống tràn nước)
- Sử dụng dây đen và xanh.
- Khi hết nước phao sẽ đóng điện cho bơm hoạt động.
- Khi đầy nước phao sẽ ngắt điện – Bơm ngưng hoạt động.
