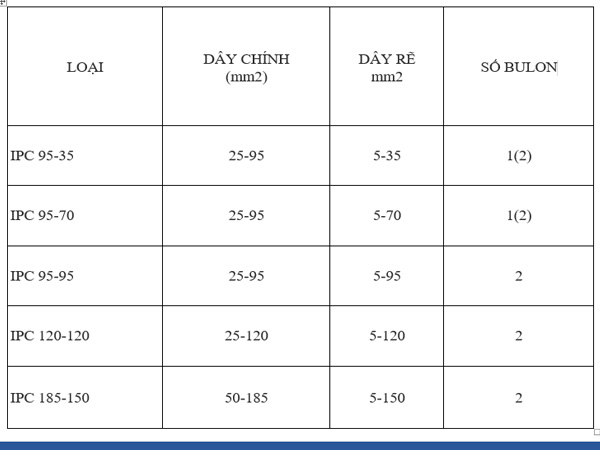

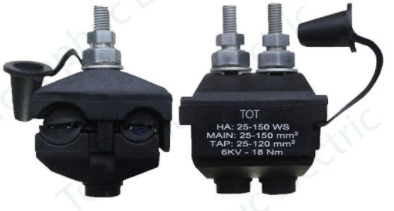

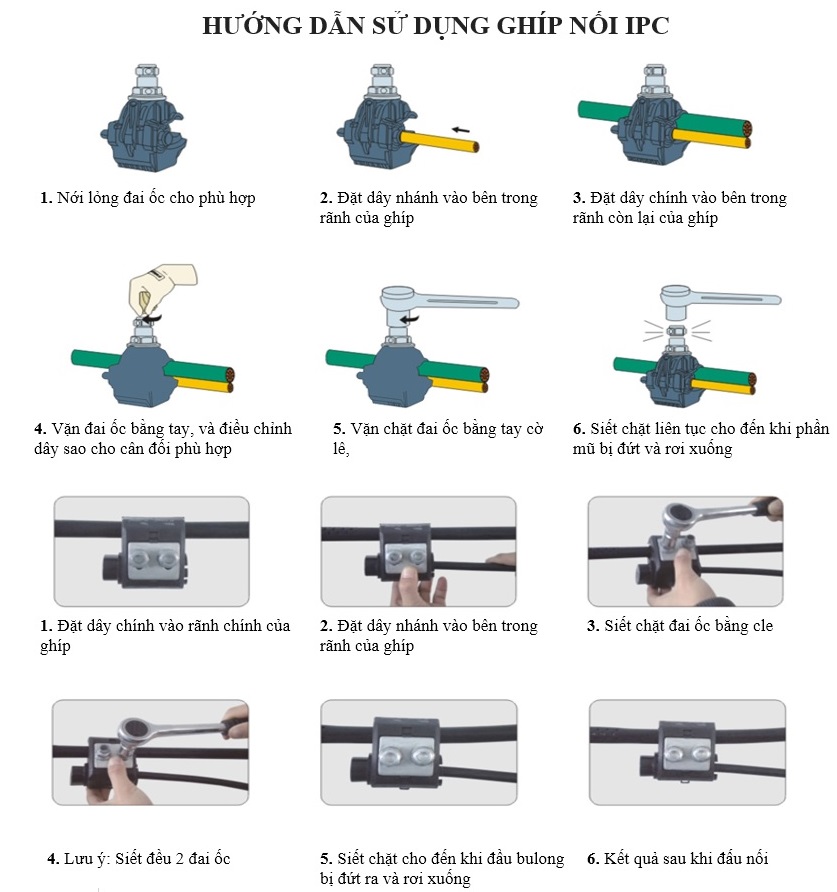

1/ KẸP RẼ NHÁNH IPC

Công dụng của kẹp IPC?

Kẹp IPC là thiết bị mới được sử dụng trong mạng lưới điện truyền tải thay thế dần cho loại kẹp quai truyền thống. Chức năng chính của Kẹp IPC là tạo điểm nối rẽ nhánh từ dây chính sang dây chính và từ dây chính sang dây phụ, sử dụng phổ biến nhất là tạo điểm truyền tải điện từ mạng lưới truyền tải xuống mạng lưới điện phân phối.

Ưu thế là tạo điểm nối kín, bọc kín được điểm nối, không tạo ra điểm hở như kẹp quai, đồng thời khắc phục được việc tự ý móc nối của người sử dụng để lấy điện từ mạng truyền tải thông qua kẹp quai.

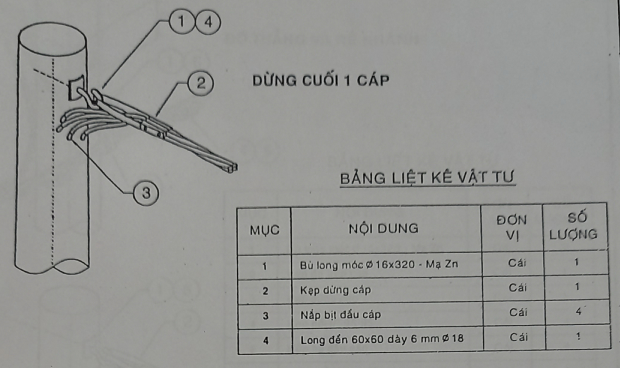

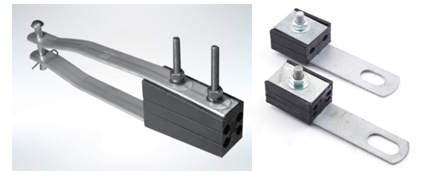

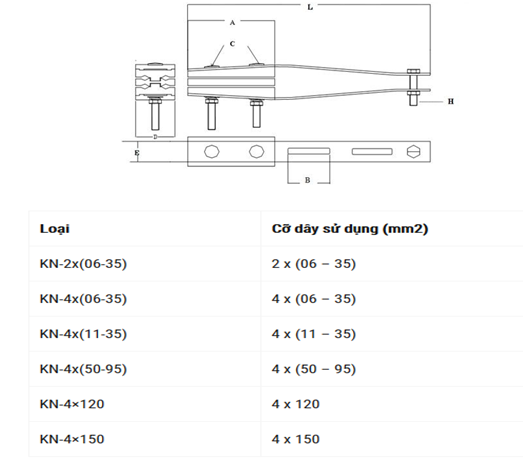

2/ Kẹp Ngừng Cáp ABC

Công dụng: Dùng để kẹp ngừng cáp văn xoắn ABC 4 lõi và treo cáp trên không trong mạng phân phối trên không.

Công dụng của kẹp ngừng cáp abc?

Kẹp ngừng cáp ABC được sử dụng để kẹp ngừng và treo cáp vặn xoắn ABC 4 lõi trong mạng điện hạ thế trên không. Phần ngàm kẹp chẹp vào lõi dây cáp, phần thân nối với bulong xoắn hoặc bulong được bắt cố định trên cột điện có móc kết nối giúp ngừng cáp và treo cố định cáp trên không.

Kẹp ngừng cáp ABC cấu tạo gồm các phần

– Ngàm kẹp: làm bằng nhựa có tăng cường sợi thuỷ tinh, bền với tia tử ngoại, chống rạn nứt, lão hóa và ăn mòn, phù hợp để vận hành tốt ở vùng nhiệt đới, vùng biển, vùng ô nhiễm công nghiệp…  đảm bảo không làm hư hỏng cách điện cáp

– Thân kẹp bên ngoài gồm 2 thanh thép với:

• Đầu kẹp cáp có 2 bulông bao gồm đai ốc và vòng đệm vên dùng để ép chặt cáp.
• Đầu còn lại móc nối với bulong bắt cố định trên cột điện hoặc tường, được nối lại với nhau bằng 1 bulông và chốt gài bằng thép không gỉ hoặc 1 bulông và đai ốc khóa dùng để ngừng kẹp. Các chi tiết kim loại làm bằng thép không gỉ hoặc làm bằng thép mạ kẽm nhúng nóng

– Giữa các ngàm kẹp có lò xo để tự mở ra khi mở bulông siết  nhằm dễ dàng đặt cáp.

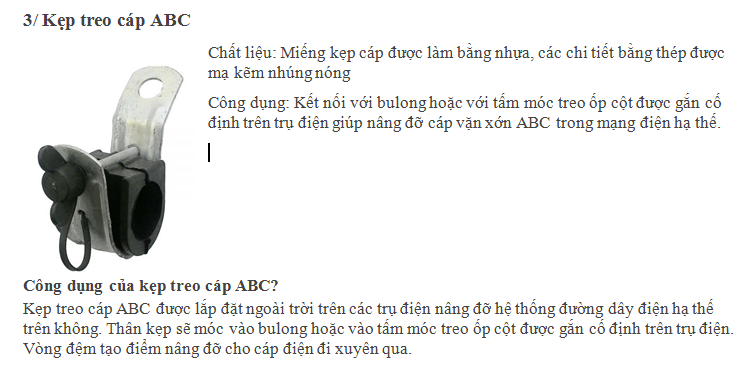

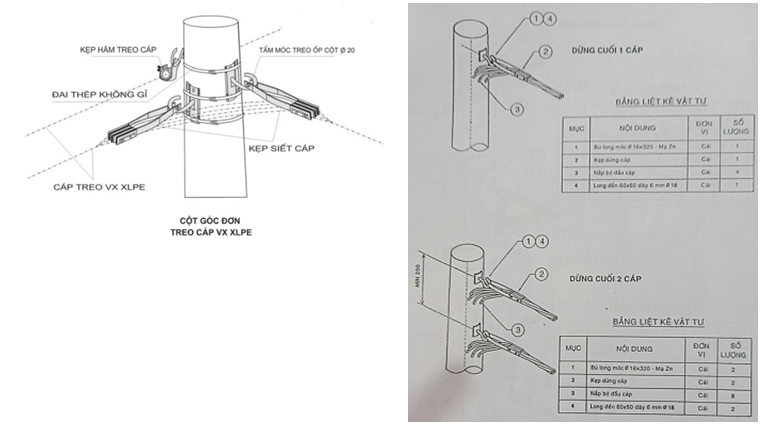

Cấu tạo và lựa chọn kẹp treo cáp ABC

Kẹp treo cáp có cấu tạo gồm các phần

– Thân kẹp: được bọc bên ngoài bằng 1 đai thép có lỗ dùng để móc vào bulong hoặc vào tấm móc treo ốp cột trên cột điện, kèm 1 bulông và 1 đai ốc kiểu chuồn chuồn làm bằng thép được mạ kẽm nhúng nóng

– Vòng đệm ôm cáp: bằng nhựa bền điều thời tiết ngòai trời, đảm bảo không làm hư hỏng cách điện cáp;

Các cạnh của các thanh kim loại được bo tròn giúp giảm thiểu khả năng làm trầy xước, cắt đứt vỏ bọc cách điện gây hư hỏng cáp.

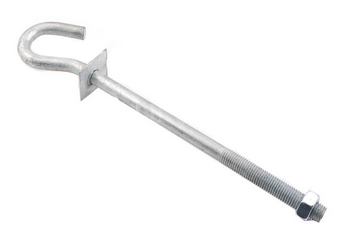

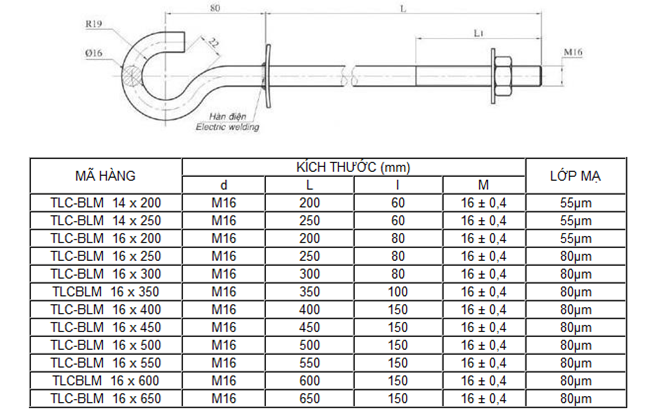

4/ BÙ LONG MÓC

Bulong móc là gì?

Bulong móc tương tự như bulong mắt, bulong xoắn đều thuộc nhóm bulong neo. Đúng như tên gọi bulong móc có chức năng liên kết tạo điểm nối giữa các thành phần kết cấu với nhau.

Cấu tạo gồm 2 phần: Phần thân trụ tròn nửa trên suôn, nửa dưới tiện ren. Phần đầu uốn hình móc được đúc liền nguyên khối với thân.

Công dụng

Sản phẩm có nhiều ứng dụng trong nhiều ngành khác nhau. Nhiệm vụ chính của bulong móc là kết nối vào tạo điểm neo móc trung gian để liên kết các thiết bị để cố định hoặc dịch chuyển thành phần kết cấu được liên kết.

Một ứng dụng thường được sử dụng trong ngành điện là tạo điểm móc liên kết các dây cáp cố định cột điện với mặt đất. Hoặc gắn trên thân cột điện kết nối với kẹp treo hoặc kẹp neo giữ cáp để tạo điểm giữ cáp điện trên không.

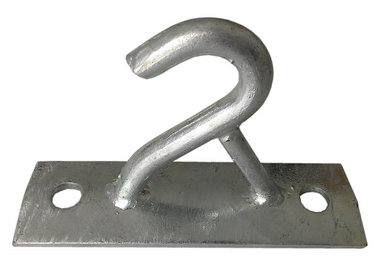

5/ Móc đơn cáp ABC

Chất liệu: Thép, các chi tiết bằng thép được mạ kẽm nhúng nóng

Công dụng: Liên kết với bulong móc bắt trên cột điện tạo thành điểm treo, néo, đỡ cáp.

Công dụng của móc đơn cáp ABC?

Móc đơn cáp ABC tạo điểm treo bộ khóa đỡ cáp ABC như: kẹp treo cáp ABC trong mạng điện trên không

– Phần thân hình móc dùng để làm điểm móc treo cho các thiết bị liên kết.

– Phần chân đế: được bắt gắn cố định vào cột điện hoặc thanh đà bằng bulong hoặc đinh tán

Phần thân và chân đế được đúc nguyên khối hoặc hàn điện mối tiếp xúc. Toàn bộ móc được sản xuất bằng thép mạ kẽm nhúng nóng để đảm bảo khả năng chống chịu thời tiết khi sử dụng ngoài trời.

Trong thực tế khi bắt móc đơn sau khi bắt ốc cố định, để đảm bảo thợ điện thường gia cố thêm bằng hai đai thép siết quanh điểm bắt chân cột và chân đế móc. Tùy theo yêu cầu sử dụng khách hàng có thể dựa vào các thông số kỹ thuật gợi ý bên dưới để lựa chọn sản phẩm phù hợp.

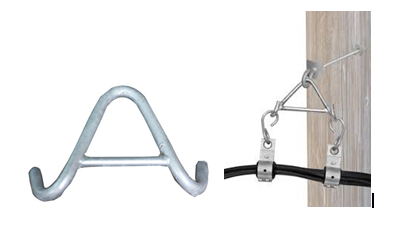

6/ Móc Đôi Treo Cáp Vặn Xoắn ABC – Móc Treo Chữ A

Móc đôi cáp ABC làm bằng hợp kim nhôm có chức năng dùng để treo bộ khóa đỡ cáp ABC trong mạng điện trên không.

Tùy vào khối lượng và yêu cầu sử dụng mà lượng cáp ABC đi qua 1 điểm nhiều hay ít. Khi số lượng cáp tăng, sử dụng một kẹp treo cáp ABC không đảm bảo độ an toàn cho điểm treo, người sử dụng sẽ dùng nhiều hơn 1 kẹp treo cáp tại một điểm treo.

Giá móc nối đôi có tác dụng tạo điểm kết nối trung gian giữa bulong móc được gắn cố định trên cột điện với hai kẹp treo cáp ABC dùng để nâng đỡ cáp ABC mạng điên trên không. Móc được làm bằng thép và mạ kẽm nhúng nóng.

Cấu tạo và lựa chọn khóa néo cuối dây bọc

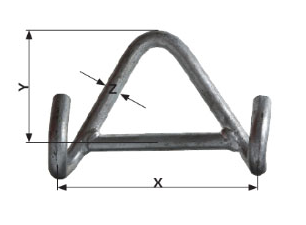

Móc đôi cáp ABC có hình dạng chữ A được đúc nguyên khối với 2 móc nối ở chân móc. Khi sử dụng phần đỉnh chữ A sẽ móc vào bulong móc gắn trên cột điện. 2 chân móc tạo thành điểm treo cho 2 bộ kẹp đỡ cáp ABC, giúp treo cáp cố định trên không.
