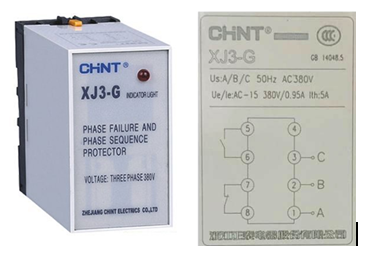

1/ Rơ Le Bảo Vệ Pha Chint Chint XJ3-G
Dòng rơ le bảo vệ pha lỗi pha và thứ tự pha Chint XJ3-G được sử dụng để bảo vệ cho các trường hợp quá áp, thấp áp và lỗi pha cũng như bảo vệ thứ tự pha cho mạch điện 3 pha điện áp AC. Khi một trong các pha đầu vào bị gián đoạn hoặc khi một trong các pha bị lỗi, rơ le XJ3 sẽ ngay lập tức tác động thông qua việc ngắt cặp tín hiệu cấp nguồn điều khiển cho mạch điện và khi đó toàn bộ mạch điều khiển sẽ ngừng hoạt động, đảm bảo cho các thiết bị phần phụ tải không bị hư hỏng
Thông số kỹ thuật rơ le bảo vệ pha Chint XJ3-G:
Nguồn: 3 Pha (50Hz) 380VAC
- Bảo vệ quá áp: 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh)
- Bảo vệ thấp áp: 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh)
- Độ chính xác với điện áp: ±5%
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: AC380V 3A
- Công suất tiêu thụ: ≤ 1W
- Độ bền điện: 10⁵ ( không lớn hơn tải định mức)
- Dải Nhiệt độ hoạt động: -5°C~+40°C
- Hãng sản xuất: Chint
- Chứng từ: CO/CQ hóa đơn VAT
|
Lỗi pha, đảo pha, lệch pha 3P/380VAC |
XJ3-G |

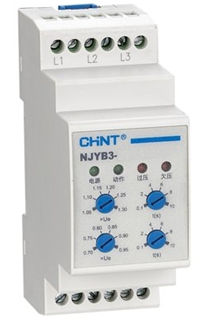

2/ Rơ Le Bảo Vệ Pha Chint NJYB3-8
Relay Bảo Vệ Pha NJYB3-8 CHINT
● Mã hàng: NJYB3-8
● Số cực: 3P
● Điện áp: 380VAC
● Tính năng: Bảo vệ mất pha, bảo vệ cân bằng pha, quá áp , thấp áp
● Tiêu chuẩn: IEC/EN 60947-2 ; IEC 60947-4-1
- Rơle NJYB3 được sử dụng để đề phòng cho quá áp, thấp áp, mất pha, đảo pha và kiểm soát mất cân bằng ba pha trong mạch 3 pha 380V và 3 pha 4 dây 220V với tần số 50/60Hz
- Rơle được sử dụng cho các hệ thống điều hòa không khí và động cơ. Đây là Rơle bảo vệ điện áp, phát hiện tín hiệu điện áp, Rơle xử lý các tín hiệu đầu vào, giám sát lỗi,là một quá áp, thấp áp, lỗi pha hoặc mất cân bằng và điều khiển hoạt động chính xác, ổn định bằng các phương thức của bộ sử lý buil
Thông số kỹ thuật Rơle bảo vệ điện áp Chint NJYB3-8
- Bảo vệ điện áp: 1P /3P+N AC220V 50/60Hz
- Bảo vệ quá áp: (0.7~0.95)×Ue, thời gian trễ: 0.1s~10s (có thể điều chỉnh)
- Bảo vệ thấp áp: (0.7~0.95)×Ue, thời gian trễ: 0.1s~10s (có thể điều chỉnh)
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: Ue/Ie: AC-15 220V/0.75A, 380V/0.47A; Ith:3A
- Độ bền điện: 10⁵ ( không lớn hơn tải định mức)
- Dải Nhiệt độ hoạt động: -5°C~+40°C

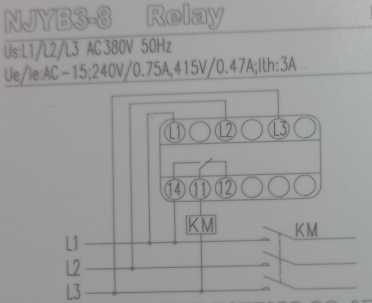

SƠ ĐỒ ĐẤU DÂY
