1/ Relay Báo Mức Nước JKN JLC-1
Cảm biến Mức Nước JKN JLC-1
Điều khiển mực nước, 3 mức.
Sơ đồ đấu chân như rờ le mực nước ANV
- Nguồn cung cấp: 220VAC.
- Đèn chỉ thị trạng thái hoạt động.
Dể dàng bảo trì, có đèn chỉ thị trạng thái hoạt động trên bộ điều khiển
ứng dụng trong các hồ chứa nước tòa nhà, các hồ chứa trong nhà máy xử lý nước.....
Cách hoạt động của 3 chân E1, E2, E3
Chân E3 sẽ là chân sâu nhất , chân E2 sẽ là chân bơm và chân E1 sẽ là chân ngắt bơm .
Khi nước xuống dưới chân E2 bơm sẽ bơm cho đến khi chạm chân E1 bơm sẽ ngắt , do đó khi lắp đặt mức bắt đầu bơm và mức ngắt khi đầy sẽ phụ thuộc vào độ dài của 2 thanh E2 và E1.
Nguyên lý hoạt động của cảm biến mức nước JKN JLC-1
Khi nước dâng lên đến chân E1, Bộ cảm biến mức nước JKN JLC-1 kich relay báo dừng. Khi nước xuống không còn chạm chân E2, nó sẽ nhả relay ra cho bơm tiếp
Điện áp tại chân E1, E2, E3 là 24V
1/ SƠ ĐỒ ĐIỆN JKN

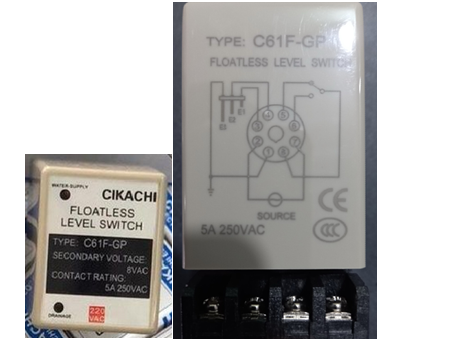

2/ RƠ LE MỨC NƯỚC CIKACHI
3/ RƠ LE MỨC NƯỚC PINDI
SƠ ĐỒ ĐẤU MÁY BƠM

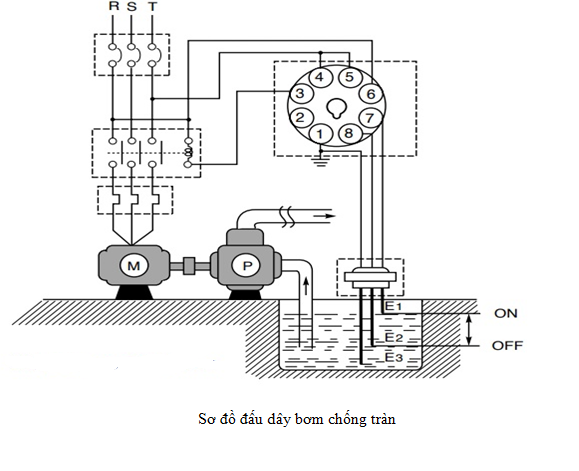

Sơ đồ đấu dây bơm chống cạn
